Толщиномер — это контактный измерительный прибор для определения линейных размеров материалов с точностью до сотых долей миллиметра. В промышленности его применяют для контроля качества кожи, резины, фанеры, бумаги, картона и других листовых материалов. Без толщиномера невозможна сертификация продукции и соблюдение технологических допусков.
В России толщиномеры производят по ГОСТ 11358-89 — стандарту, который определяет типы приборов, метрологические характеристики и методы поверки. Все выпускаемые толщиномеры внесены в Государственный реестр средств измерений (№ 66701-17), что подтверждает их пригодность для коммерческого и государственного контроля.
Виды толщиномеров по ГОСТ 11358-89
ГОСТ 11358-89 устанавливает две основные группы толщиномеров: ручные (тип ТР) и настольные (тип ТН). Разница — в конструкции, габаритах и областях применения.

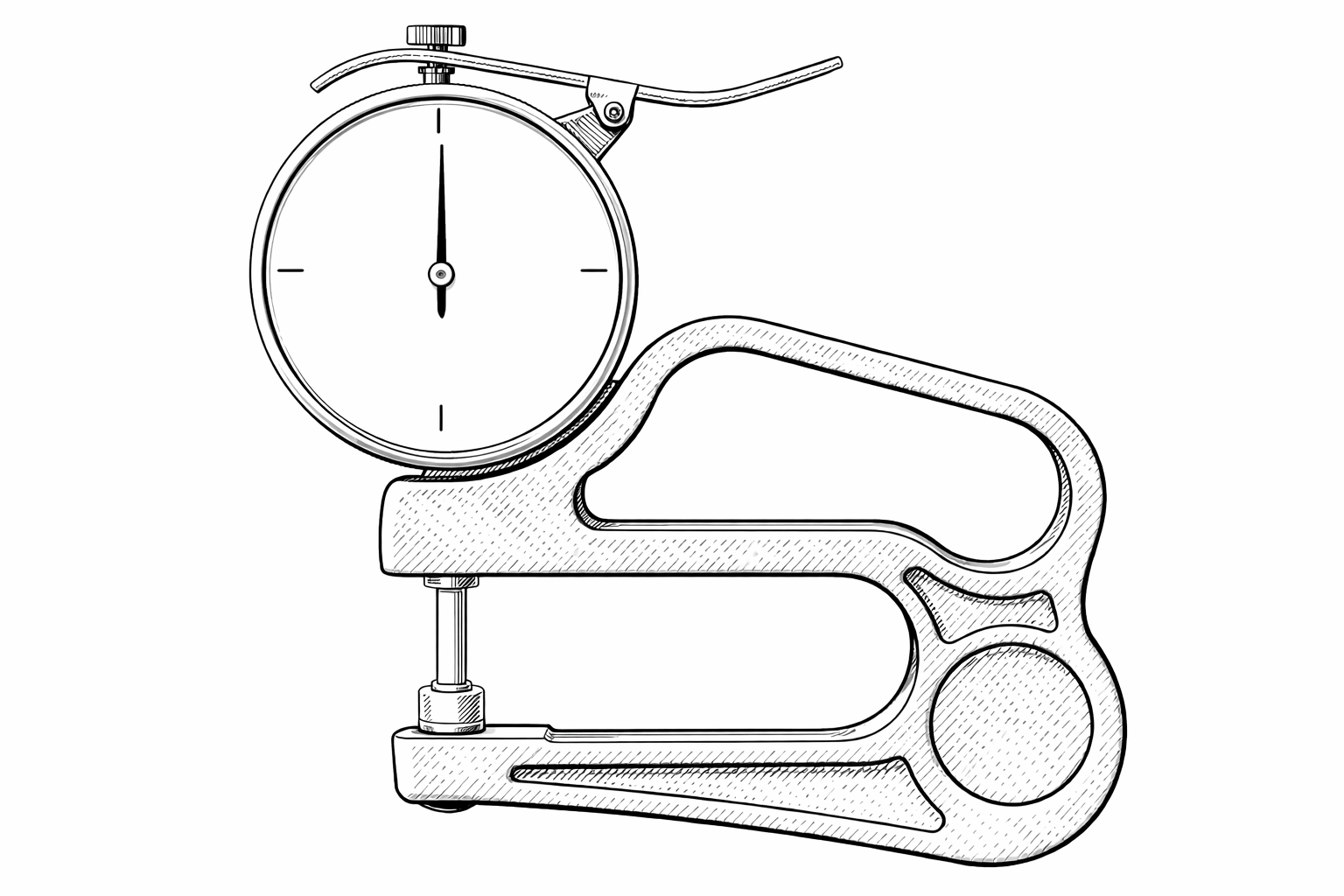

Ручные толщиномеры типа ТР
Ручной толщиномер типа ТР — это переносной прибор, который оператор удерживает в руке. Измерительные губки расположены на концах скобы, а отсчёт ведётся по нониусной шкале или циферблату.
Основные признаки толщиномера ТР:
- Скоба — охватывает измеряемое изделие снаружи
- Губки — зазор между ними определяет толщину образца
- Нониус — обеспечивает отсчёт с точностью 0,01–0,1 мм
- Масса — как правило, не превышает 1,5–2 кг
Ручной толщиномер удобен для работы в цеху, на складе, в лаборатории. Им измеряют листы, полотна, заготовки прямо на рабочем месте. В каталоге chelzavod.ru представлено 11 моделей ТР в диапазоне цен 22 812–51 120 ₽.

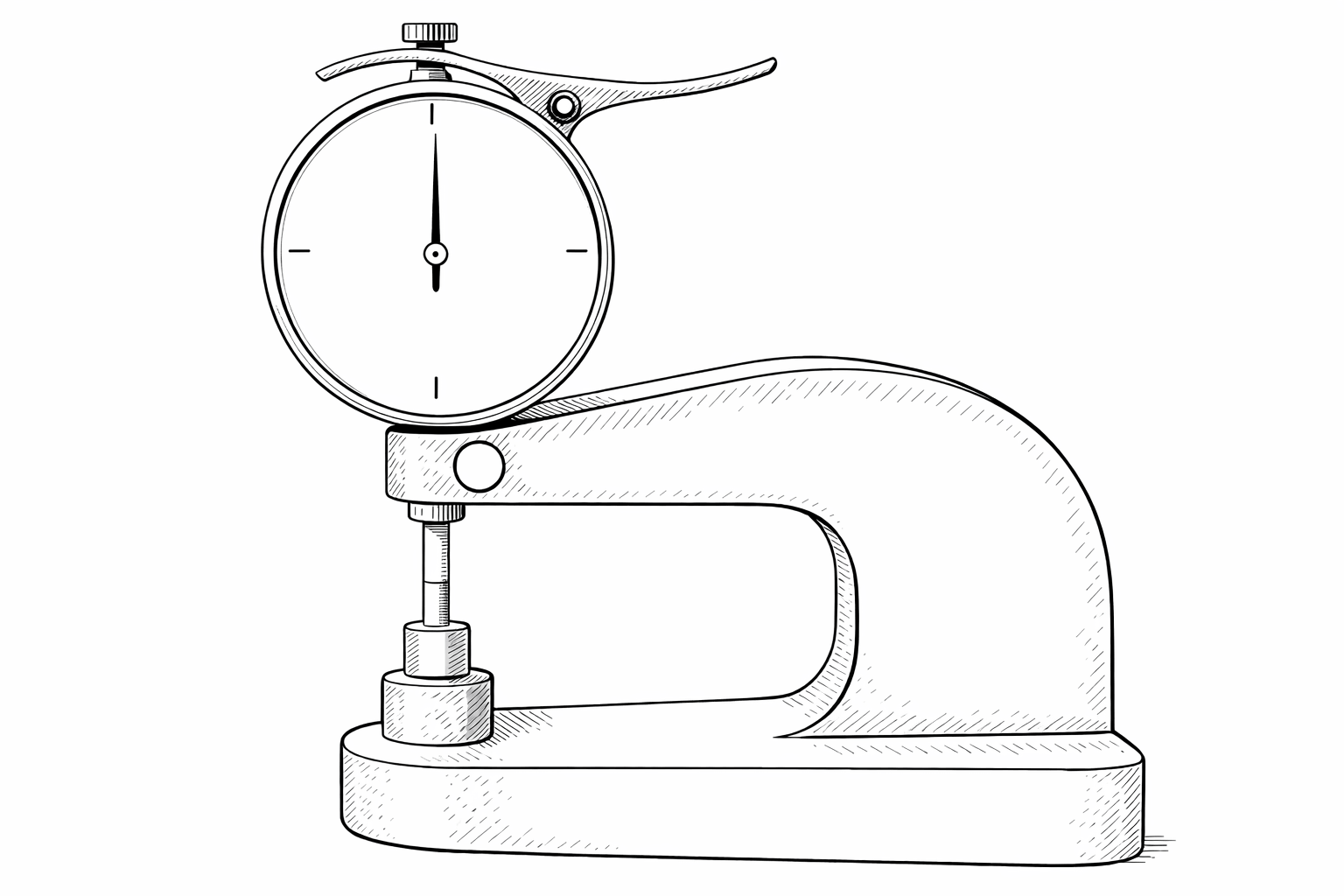

Настольные толщиномеры типа ТН
Настольный толщиномер типа ТН — это стационарный прибор, который закрепляют на столе или стенде. Измерительная головка перемещается вертикально, а образец укладывается на столик.
Отличия ТН от ТР:
- Вертикальная схема — измерительный стержень опускается на образец
- Столик — плоская опорная поверхность для размещения материала
- Большая стабильность — исключается погрешность от усилия руки оператора
- Повышенная точность — за счёт постоянного прижимного усилия
Настольный толщиномер применяют в лабораториях и на участках входного контроля, где требуется высокая воспроизводимость результатов. На chelzavod.ru доступны 3 модели ТН по ценам 32 448–35 376 ₽.
Сравнение толщиномеров ТР и ТН
| Параметр | ТР (ручной) | ТН (настольный) |
|---|---|---|
| Тип конструкции | Скоба | Вертикальная стойка |
| Переносной | Да | Нет |
| Цена деления | 0,01–0,1 мм | 0,01 мм |
| Применение | Цех, склад, выезд | Лаборатория, ОТК |
| Модельный ряд | 11 моделей | 3 модели |
| Диапазон цен | 22 812–51 120 ₽ | 32 448–35 376 ₽ |
Технические характеристики толщиномеров
При выборе толщиномера обращают внимание на три ключевых параметра: диапазон измерений, вылет губок и погрешность.
Диапазон измерений
Диапазон показывает минимальную и максимальную толщину, которую способен измерить прибор. Для большинства моделей ТР и ТН он составляет 0–10 мм или 0–25 мм.
Пример: если нужно контролировать кожу толщиной 0,5–3 мм, подойдёт любой стандартный толщиномер с диапазоном 0–10 мм.
Вылет измерительных губок
Вылет губок определяет, какой толщины материал можно измерить. Стандартные значения:
- 60 мм — компактные измерения
- 100 мм — стандартные листы
- 160–250 мм — широкие материалы
Цена деления и погрешность
Цена деления — минимальное изменение размера, которое можно зафиксировать по шкале. У нониусных толщиномеров она составляет 0,1 мм, у точных моделей — 0,01 мм.
Погрешность по ГОСТ 11358-89: для цены деления 0,01 мм — не более ±0,003–0,005 мм.
Как пользоваться толщиномером — пошаговая инструкция
Подготовка к измерению
- Проверьте прибор визуально: на губках не должно быть забоин, царапин
- Сомкните губки до упора и проверьте нулевое показание
- Протрите измеряемый образец чистой тканью
- Выдержите образец при комнатной температуре +20 °C

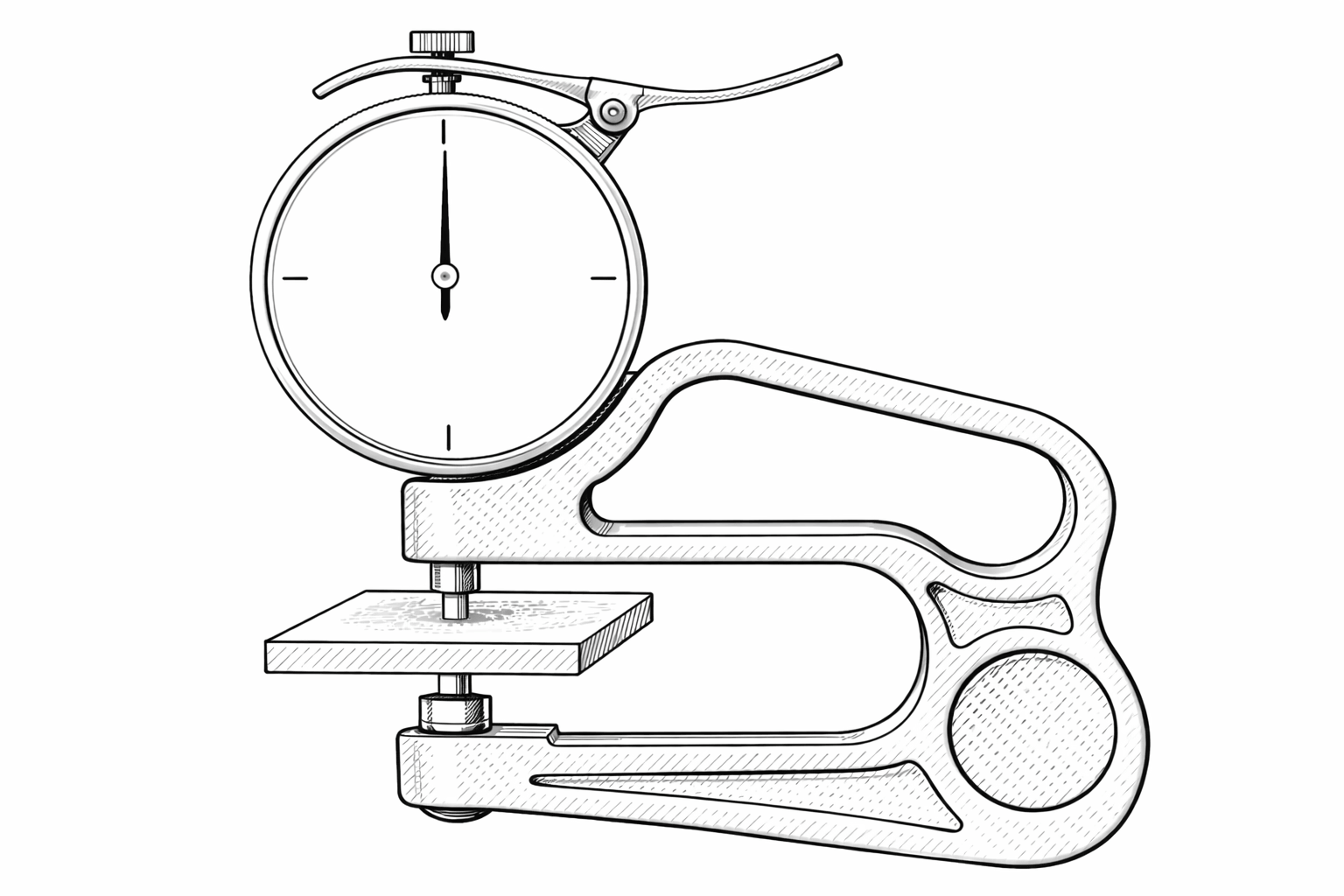

Проведение измерения толщиномером ТР
- Разведите губки, введите между ними образец
- Плавно сведите губки до соприкосновения с поверхностями
- Снимите показания по нониусной шкале
- Зафиксируйте результат

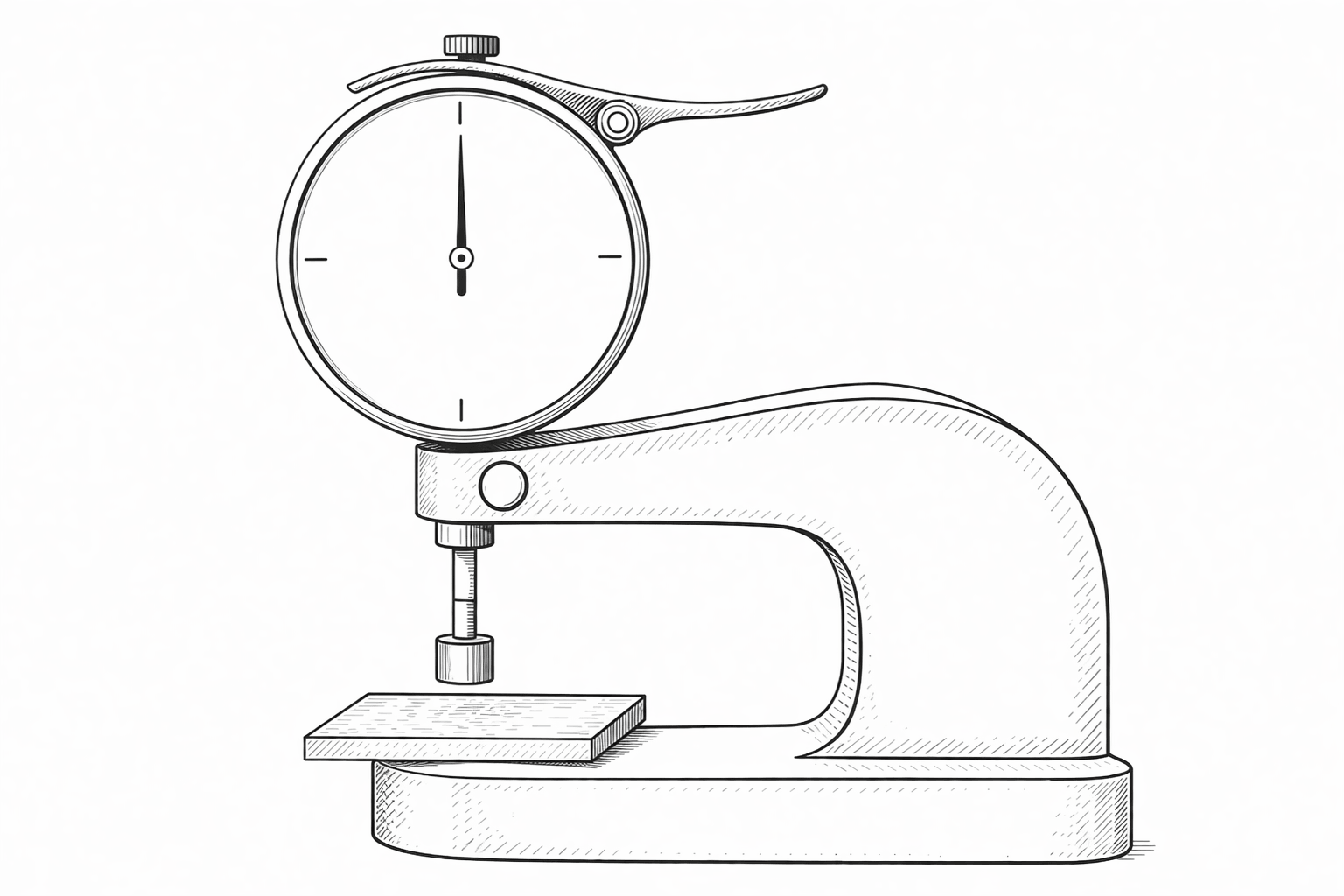

Проведение измерения толщиномером ТН
- Уложите образец на столик прибора
- Опустите измерительный стержень до касания с образцом
- Снимите показания по шкале
- Поднимите стержень и удалите образец
Правила эксплуатации
- Не роняйте прибор
- Храните в футляре
- Проводите поверку не реже 1 раза в год
- Не измеряйте мокрые или загрязнённые материалы
Применение толщиномеров в промышленности
Контроль кожи и кожзаменителей
Толщина кожи определяет её сорт и назначение:
- Для верха обуви: 0,8–1,4 мм
- Для подошвы: 3,0–6,0 мм
- Кожзаменители: 0,6–1,2 мм
Неравномерность толщины — брак. Контролируют толщиномером ТР в 5–10 точках.
Измерение резины
Резиновые изделия требуют точного соблюдения толщины. Отклонение на 0,1 мм может нарушить герметичность.
Методика: измерить в трёх точках, рассчитать среднее. Если разброс превышает допуск — партия в брак.
Контроль фанеры
Стандартные толщины: 4, 6, 8, 10, 12, 15, 18, 21 мм. Допуск по ГОСТ: ±0,5 мм.
Толщиномер ТР с вылетом губок от 50 мм позволяет измерять фанерный лист прямо на складе.
Выбор толщиномера
Чтобы купить толщиномер, ответьте на вопросы:
- Какой материал? Для кожи — любой ТР/ТН. Для фанеры — с вылетом от 50 мм.
- Какая точность? Погрешность 0,1 мм — базовый нониусный. Для ОТК — прецизионный 0,01 мм.
- Настольный или ручной? ТН — лаборатория, ТР — цех/склад.
- Какой диапазон? Стандартные 0–10 мм закрывают 90% задач.
- Нужна ли поверка? Для коммерческого учёта — обязательно.
Цена толщиномера: ТР — от 22 812 ₽, ТН — от 32 448 ₽.
Поверка и сертификация
Поверка — подтверждение пригодности средства измерения. Проводится аккредитованной лабораторией.
Когда нужна поверка:
- При выпуске из производства (первичная)
- После ремонта
- Периодически — не реже 1 раза в год
Межповерочный интервал для толщиномеров по ГОСТ 11358-89 — 1 год.
Все толщиномеры chelzavod.ru внесены в Госреестр № 66701-17.
FAQ — Частые вопросы
В чём разница между ТР и ТН?
ТР — ручной, скобного типа. ТН — настольный, вертикального типа. ТН точнее, но не мобилен. ТР удобнее для работы на нескольких точках.
Какой толщиномер для кожи?
Любой ТР или ТН с диапазоном 0–10 мм и ценой деления 0,01–0,1 мм. Для сертификации — ТН, для оперативного контроля — ТР.
Как часто поверка?
Не реже 1 раза в год.
Можно ли измерять бумагу?
Да, моделями с диапазоном 0–10 мм.
Где купить с поверкой?
На chelzavod.ru — завод-изготовитель с первичной поверкой на каждую единицу.
Все технические данные соответствуют ГОСТ 11358-89.
