Зубчатые передачи — основа половины механизмов на планете. От редукторов до турбин, от автомобильных коробок до промышленных прессов — везде, где крутящий момент передаётся через зацепление, работают зубчатые колёса. И точность этих зубьев критически важна.
Нормалемер — зубоизмерительный прибор, с помощью которого контролируют длину общей нормали зубчатых колёс. Это один из самых распространённых методов проверки качества зацепления. Простой, надёжный, не требующий сложного лабораторного оборудования.
Что такое нормалемер и для чего он нужен
Назначение прибора
Нормалемер — это зубоизмерительный прибор, предназначенный для контроля длины общей нормали зубчатых колёс с внешним зацеплением. Прибор относится к группе контактных измерительных инструментов: его губки вводятся во впадину между зубьями, и снимается отсчёт.
Длина общей нормали — это расстояние между двумя параллельными плоскостями, касательными к двум разноимённым профилям зубьев. По ГОСТ 7760-81 это один из основных контролируемых параметров зубчатого колеса.
Где применяется нормалемер
- Машиностроительные заводы — входной контроль заготовок, контроль готовых колёс
- Ремонтные цеха — проверка колёс при ремонте редукторов, коробок передач
- ОТК и лаборатории — приёмочный контроль серийной продукции
- Станкостроение — контроль зубчатых колёс в составе приводов станков
Устройство и принцип работы нормалемера
Конструктивные элементы
Основные части нормалемера по ТУ 2-034-230-88:
Корпус — основание прибора, на котором крепятся все элементы.
Измерительные губки — две плоские поверхности, которые вводятся во впадину зубьев. Одна губка неподвижная, вторая — подвижная, соединённая с отсчётным устройством.
Отсчётное устройство — нониусная шкала или цифровой индикатор. Цена деления — 0,01 мм.
Скоба — обеспечивает параллельность губок и их прижим к поверхности зубьев.
Арретир — зажимное приспособление для фиксации подвижной губки.
Как работает нормалемер
- Измерительные губки разводятся на ширину, достаточную для введения в межзубовую впадину
- Губки вводятся во впадину до контакта с боковыми поверхностями зубьев
- Снимается отсчёт по шкале прибора
- Измерение повторяют в нескольких точках по окружности (минимум в трёх, через 120°)
Виды нормалемеров
Нормалемеры по типу отсчёта

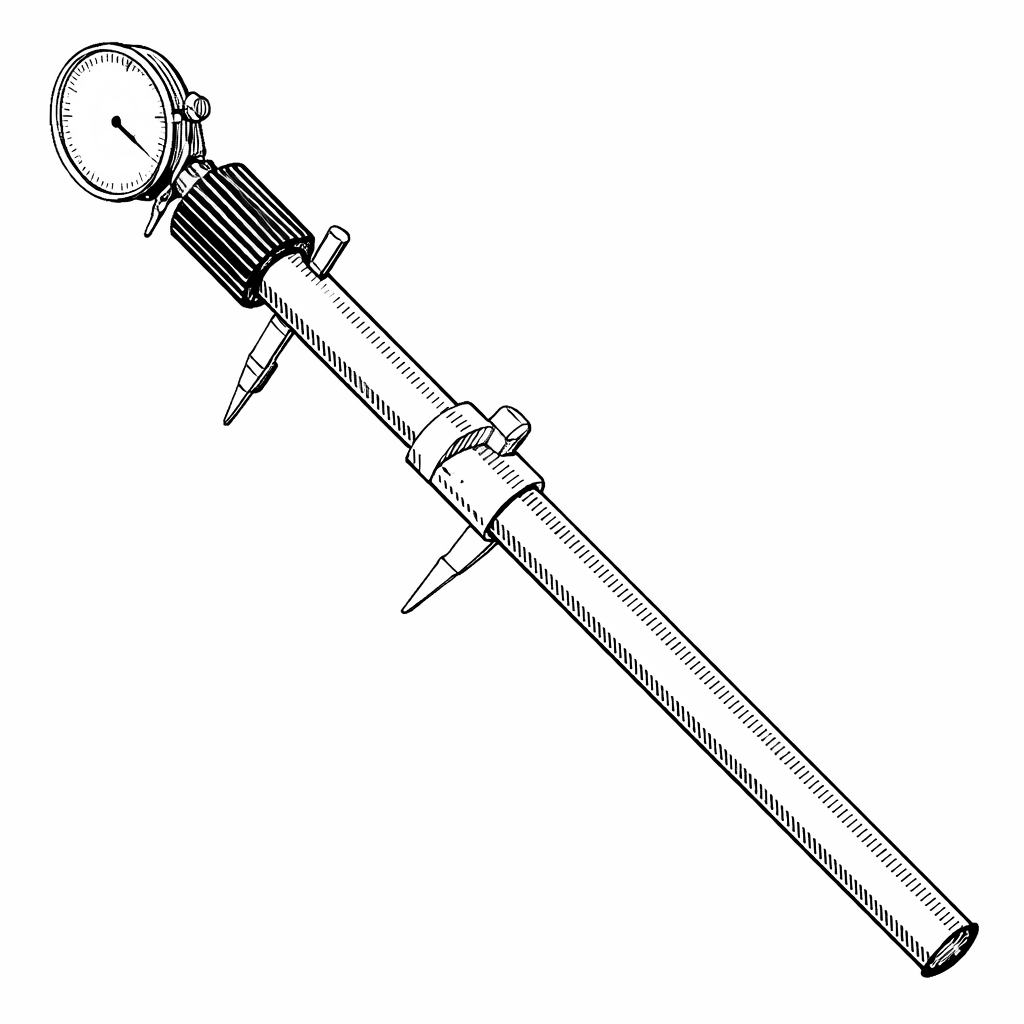

Нониусные нормалемеры — классический вариант с нониусной шкалой. Модель БВ-5045 — типичный представитель. Ресурс — практически неограниченный.

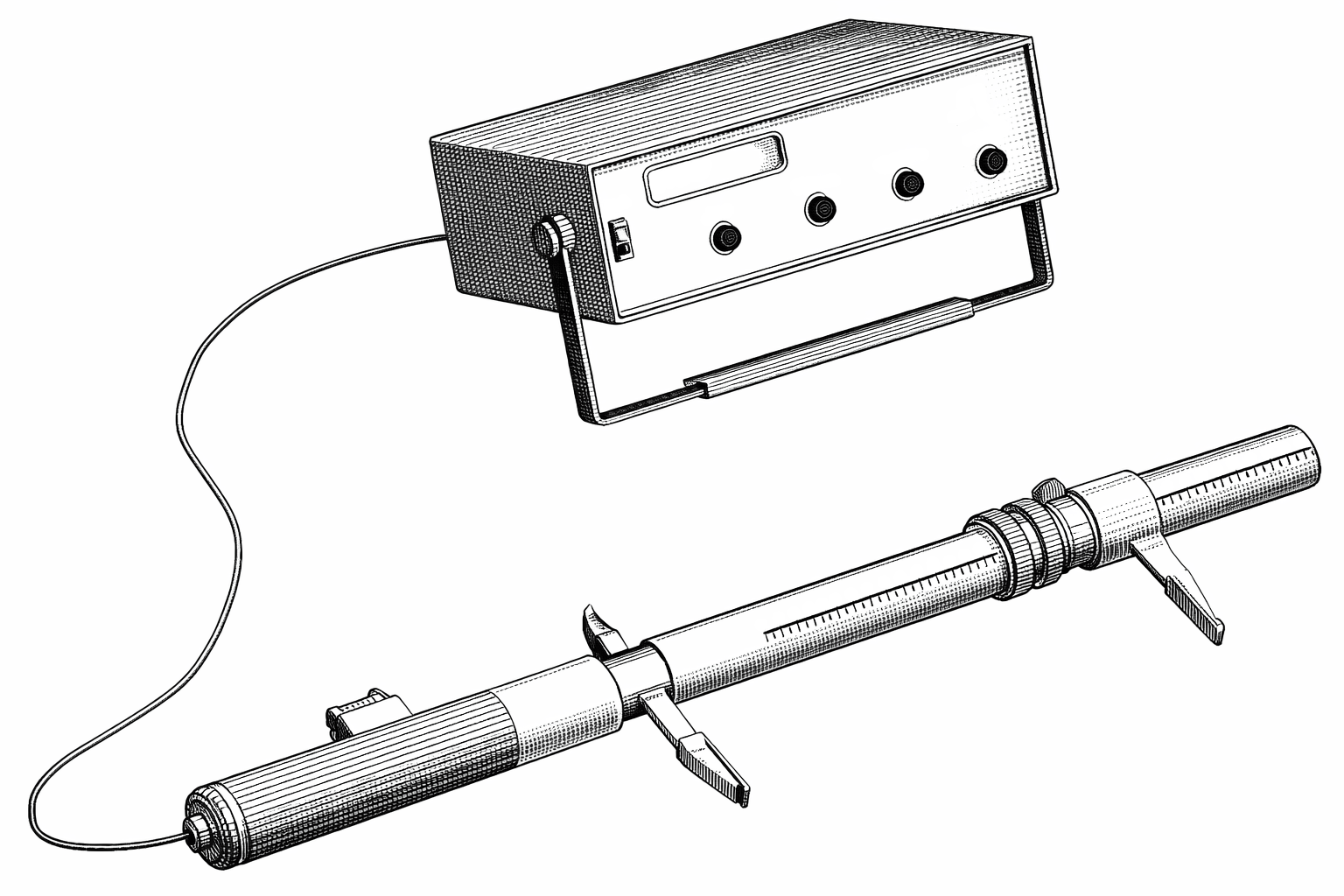

Цифровые нормалемеры — современные модели с цифровым индикатором. Модель БВ-5134 — с индикацией до 0,001 мм и интерфейсом для передачи данных.
Модели нормалемеров
БВ-5045 — диапазон 0–25 мм, цена деления 0,01 мм, масса 0,3 кг. Для колёс среднего размера.
БВ-5046 — диапазон 0–50 мм, масса 0,45 кг. Для крупных зубчатых колёс.
БВ-5134 — цифровая версия с дискретностью 0,001 мм. Для лабораторных измерений.
Сравнение моделей БВ-5045 и БВ-5046
| Параметр | БВ-5045 | БВ-5046 |
|---|---|---|
| Диапазон измерений, мм | 0–25 | 0–50 |
| Цена деления, мм | 0,01 | 0,01 |
| Масса, кг | 0,3 | 0,45 |
| ГОСТ | ГОСТ 7760-81 | ГОСТ 7760-81 |
| Цена | 154 700 ₽ | 194 740 ₽ |
Как пользоваться нормалемером — пошаговая инструкция
Подготовка к измерению
- Очистите зубчатое колесо — удалите стружку, СОЖ, грязь
- Проверьте прибор — осмотрите губки на предмет забоин и царапин
- Зафиксируйте деталь — колесо не должно проворачиваться
- Выведите подвижную губку — разведите на ширину для введения во впадину

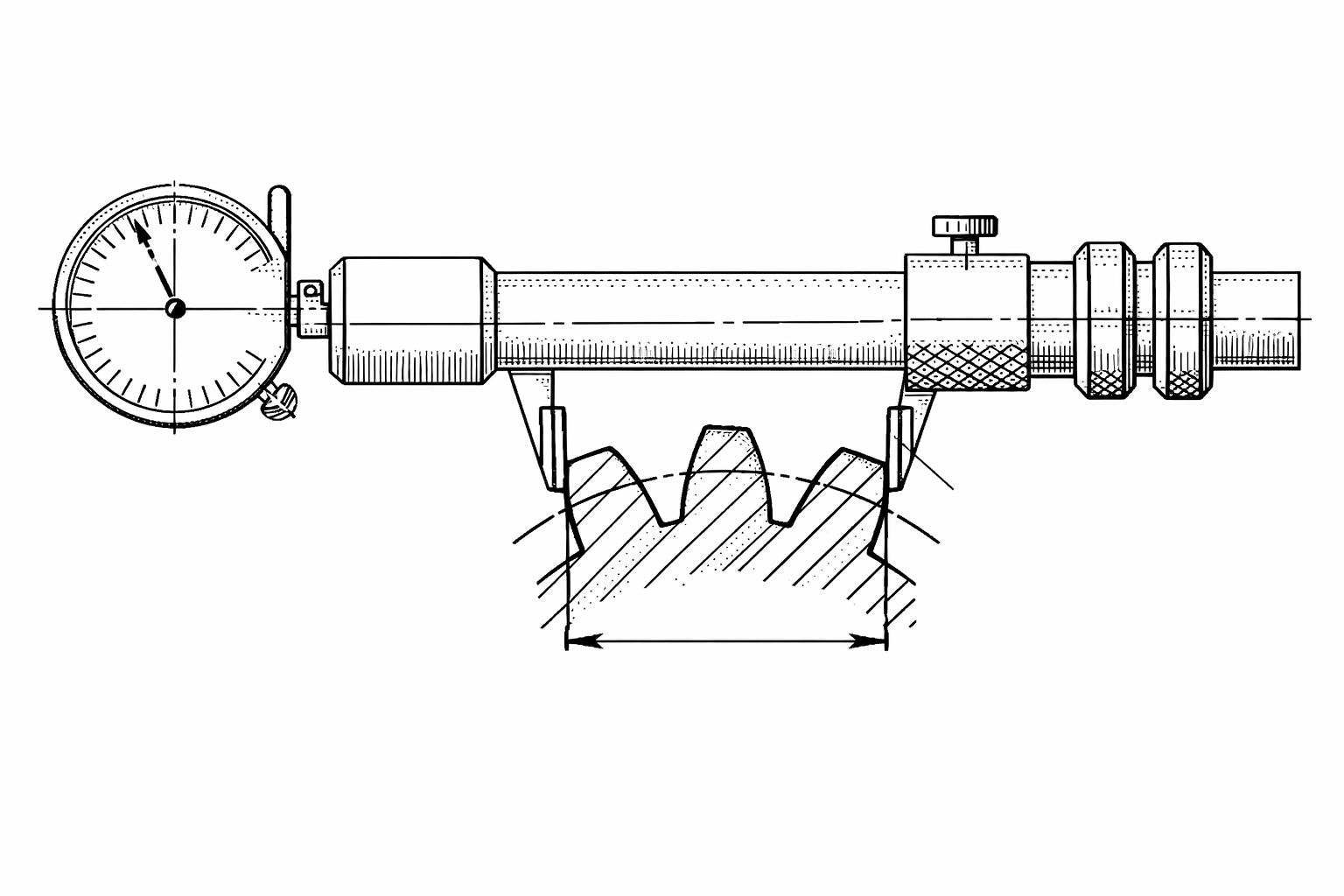

Процесс измерения
- Введите губки во впадину зубчатого колеса перпендикулярно оси
- Плавно сводите губки до контакта с боковыми поверхностями зубьев
- Снимите отсчёт — запишите значение длины общей нормали
- Переместите прибор к следующей впадине (через 2–3 зуба)
- Сделайте минимум 3 измерения в разных точках (через 120°)
Обработка результатов
Сравните полученные значения. Разброс не должен превышать допуск на длину общей нормали. Если разброс в допуске — усредните значения и сравните с номинальной длиной.
Как выбрать нормалемер
Критерии выбора
- Диапазон измерений — под максимальный размер контролируемых колёс
- Точность — для большинства задач достаточно 0,01 мм
- Тип отсчёта — нониус надёжнее, цифровой удобнее при большом объёме
- Условия эксплуатации — термостойкое покрытие для цеха
Где купить нормалемер
В каталоге Челябинского завода представлены модели БВ-5045, БВ-5046, БВ-5134. Все приборы соответствуют ГОСТ 7760-81, проходят поверку и поставляются с паспортом.
Техническое обслуживание и поверка
По ГОСТ 7760-81 нормалемеры подлежат периодической поверке с межповерочным интервалом 1 год.
Правила хранения:
- Хранить в футляре
- Губки зафиксированы арретиром
- Температура: -30°C до +50°C
- Влажность: не более 80%
FAQ
Что измеряет нормалемер? Длину общей нормали зубчатого колеса — расстояние между двумя параллельными плоскостями, касательными к разноимённым профилям зубьев.
Какой нормалемер выбрать — БВ-5045 или БВ-5046? БВ-5045 для колёс с длиной нормали до 20–22 мм. БВ-5046 для крупных колёс или когда нужен запас по диапазону.
Какая точность измерений? БВ-5045 и БВ-5046: цена деления 0,01 мм, погрешность ±0,01 мм. Достаточно для колёс 7–9-й степени точности.
Нужно ли поверять нормалемер? Да, поверка проводится по ГОСТ 8.345-78 с периодичностью 1 раз в год.
Где купить нормалемер с доставкой? В каталоге chelzavod.ru — модели БВ-5045, БВ-5046, БВ-5134 с доставкой по России и гарантией производителя.
*Статья подготовлена для chelzavod.ru. Все технические данные соответствуют ГОСТ 7760-81 и ТУ 2-034-230-88.*
