Как пользоваться квадрантом

Что такое квадрант: определение и назначение

Квадрант — это геодезический угломерный прибор, предназначенный для измерения углов наклона элементов конструкций относительно горизонтальной плоскости. В отличие от теодолитов, работающих в двух плоскостях, квадрант специализируется на одном — вертикальных углах.

Назначение квадранта охватывает широкий спектр задач в строительстве, геодезии, маркшейдерии и машиностроении. Прибор позволяет определять превышения между точками, контролировать вертикальность конструкций, задавать уклоны инженерных коммуникаций.

Типичная задача из практики: при устройстве фундаментной плиты необходимо обеспечить уклон дренажной системы величиной 0,02 (2 см на 1 погонный метр). Геодезист устанавливает квадрант на рейку, визирует на точку с известной высотой и определяет угол наклона. Полученное значение сравнивается с проектным — расхождение не должно превышать допуск, установленный СП 126.13330.2017.

Квадрант геодезический работает по принципу отвеса или уровня, что обеспечивает привязку к горизонту. Отсчёт ведётся по шкале с нониусом или оптической системе. Класс точности прибора определяет, какую погрешность можно ожидать при измерениях.

Область применения:

• Геодезические изыскания: съёмка рельефа, определение углов наклона склонов
• Строительный контроль: проверка вертикальности колонн, стен, дымовых труб
• Промышленное машиностроение: контроль установочных углов механизмов
• Маркшейдерское дело: съёмка горных выработок, определение углов наклона пластов

Прибор получил название от латинского quadrans — четверть круга, поскольку рабочая часть первых моделей представляла собой дугу в 90 градусов.

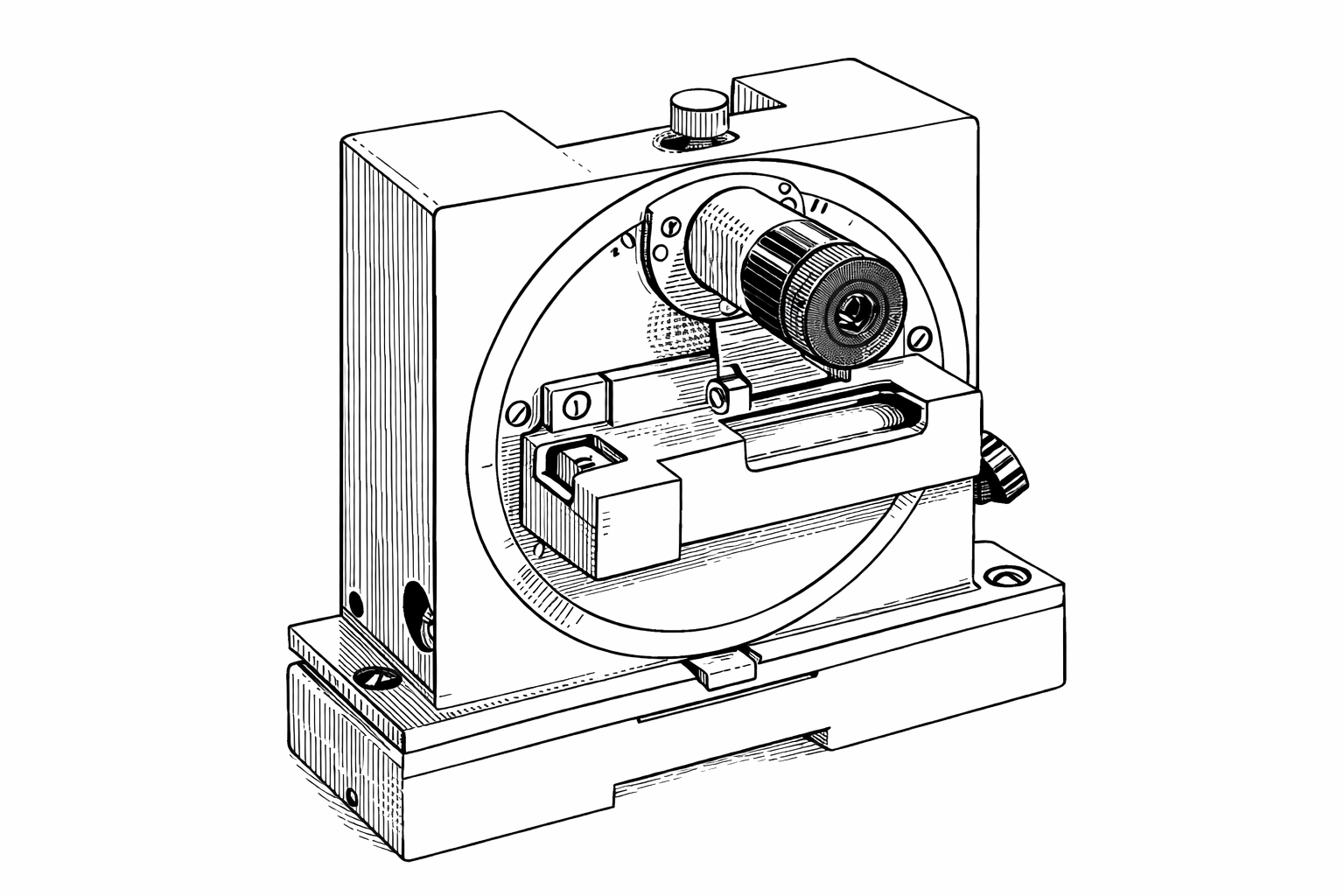

Устройство квадранта: как работает прибор

Конструкция квадранта регламентируется ГОСТ 10908-75 «Квадранты оптические. Общие технические условия». Стандарт устанавливает требования к геометрическим параметрам, точности, методам испытаний.

Основные элементы конструкции

Рабочая часть включает лимб и визирное устройство. Лимб — это кольцевой сегмент с градусными делениями, расположенный на дуге в 90°. Визирное устройство служит для наведения на контрольную точку и состоит из окуляра, сетки нитей и призменной системы.

Установочная часть обеспечивает размещение прибора на объекте измерений. Основание с плоской опорной поверхностью прикладывается к измеряемому элементу. Система крепления позволяет фиксировать квадрант в нужном положении.

Отсчётное устройство обеспечивает снятие показаний с требуемой точностью. В механических моделях используется нониус — дополнительная шкала для интерполяции между делениями лимба. Оптические квадранты оснащены микроскопом с ценой деления 1' или 5''.

Принцип действия

1. Установка на поверхность. Опорную плоскость прибора совмещают с контролируемой поверхностью — стеной, балкой, направляющей.

1. Визирование на точку. Оператор наводит визирную ось на рейку или марку, расположенную в точке с известной высотой.

1. Снятие показаний. Отсчётное устройство позволяет определить угол отклонения визирной оси от горизонтали.

Принцип работы основан на использовании силы тяжести. В механических квадрантах чувствительным элементом служит отвес или маятник. Оптические модели используют ампулу уровня, которая центрируется при наведении.

Типы квадрантов: механические и оптические

Механические квадранты

Классическая конструкция с отсчётом по нониусу. Отвес указывает на шкале текущий угол наклона. Простота механизма обуславливает надёжность и неприхотливость.

Преимущества:

• Минимальное количество точек отказа
• Устойчивость к вибрациям и ударам
• Не требует источника питания
• Стоимость существенно ниже оптических аналогов

Ограничения:

• Точность ограничена разрешением нониуса (±30'')
• Зависимость показаний от температуры (тепловое расширение)
• Субъективность отсчёта (оператор определяет совпадение штрихов)

Модель К-1 — наиболее распространённый механический квадрант. Диапазон измерений ±120°, цена деления 1°, точность отсчёта ±30''. Масса 1,2 кг. Применяется для общестроительных и ремонтных работ, где требуемая точность не превышает 1'.

Оптические квадранты

Используют оптическую систему с уровнем для определения горизонта. Отсчёт производится по шкале через окуляр микроскопа.

Преимущества:

• Существенно выше точность (±10'' и лучше)
• Отсутствие субъективной погрешности оператора
• Возможность автоматизации регистрации данных
• Стабильность показаний в широком диапазоне температур

Ограничения:

• Чувствительность к вибрациям
• Необходимость освещения шкалы
• Более высокая стоимость

Модели КО-30 и КО-60 различаются классом точности. КО-30 обеспечивает точность ±10'', КО-60 — ±5''. Обе модели имеют диапазон ±120°, но КО-60 оснащён более качественной оптикой с увеличением 25× против 18× у КО-30.

Сравнение моделей

Выбор между моделями определяется требуемой точностью измерений и условиями работы.

Как пользоваться квадрантом: пошаговое руководство

Подготовка к работе

1. Проверка исправности. Перед началом измерений визуально оцените состояние прибора. Убедитесь в отсутствии механических повреждений, трещин на корпусе, люфтов в подвижных элементах. Проверьте целостность отсчётного устройства — шкала должна быть чёткой, без царапин и потёртостей.

2. Очистка поверхностей. Протрите опорную плоскость и поверхность объекта измерений. Пыль и грязь искажают показания, особенно на гладких металлических конструкциях. Используйте чистую ветошь без ворса.

3. Установка на объект. Приложите квадрант к контролируемой поверхности. В зависимости от задачи это может быть вертикальная стенка, наклонная балка или горизонтальная площадка. Убедитесь в плотном прилегании опорной плоскости по всей площади контакта.

Процесс измерения

1. Установка в рабочее положение. Если прибор оснащён арретиром (стопорным устройством), освободите его. Дождитесь стабилизации подвижных элементов — маятника в механическом квадранте или уровня в оптическом.

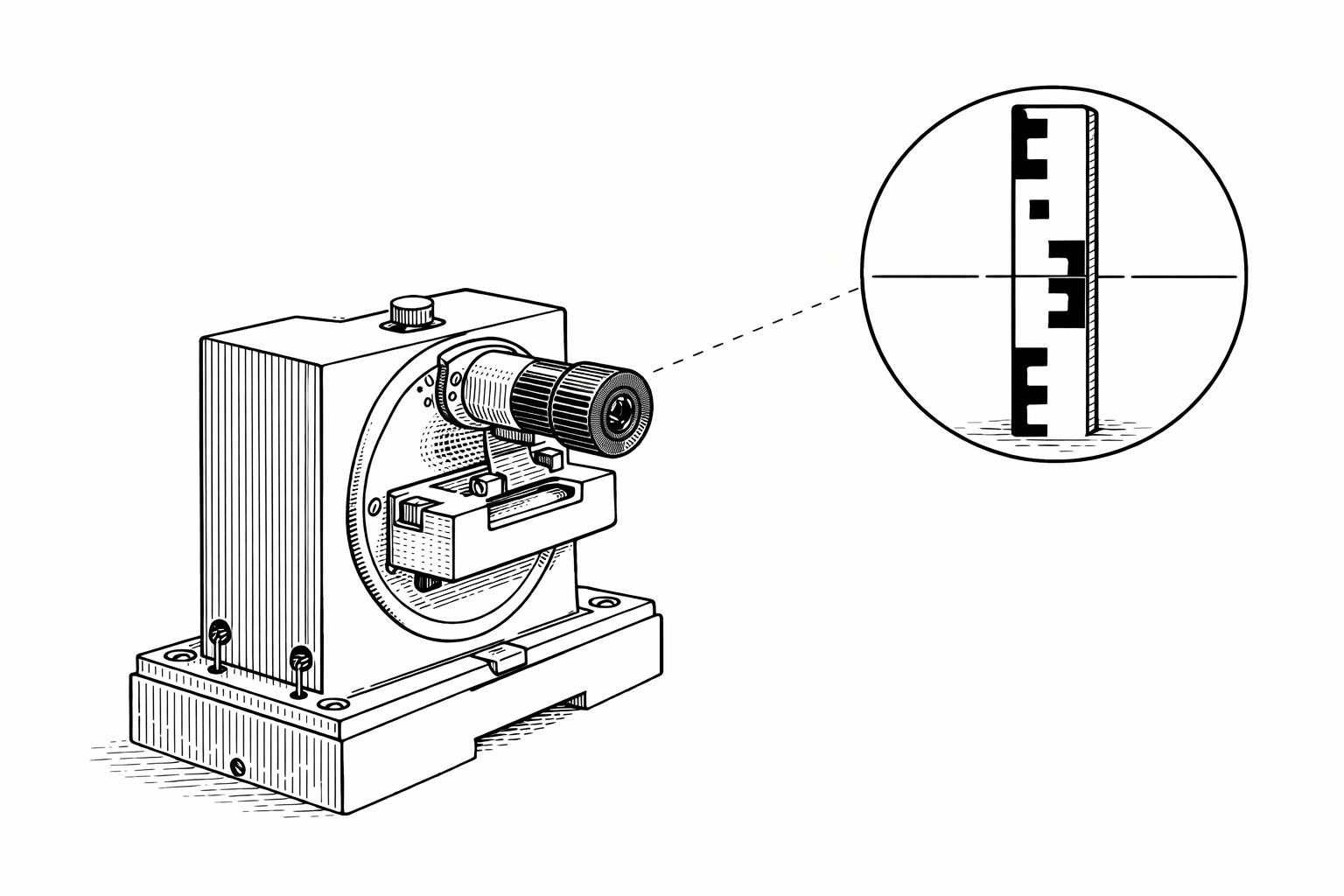

2. Визирование на контрольную точку. Наведите визирную ось на рейку с делениями, установленную в точке, высоту которой необходимо определить. Используйте винты тонких перемещений для точного наведения.

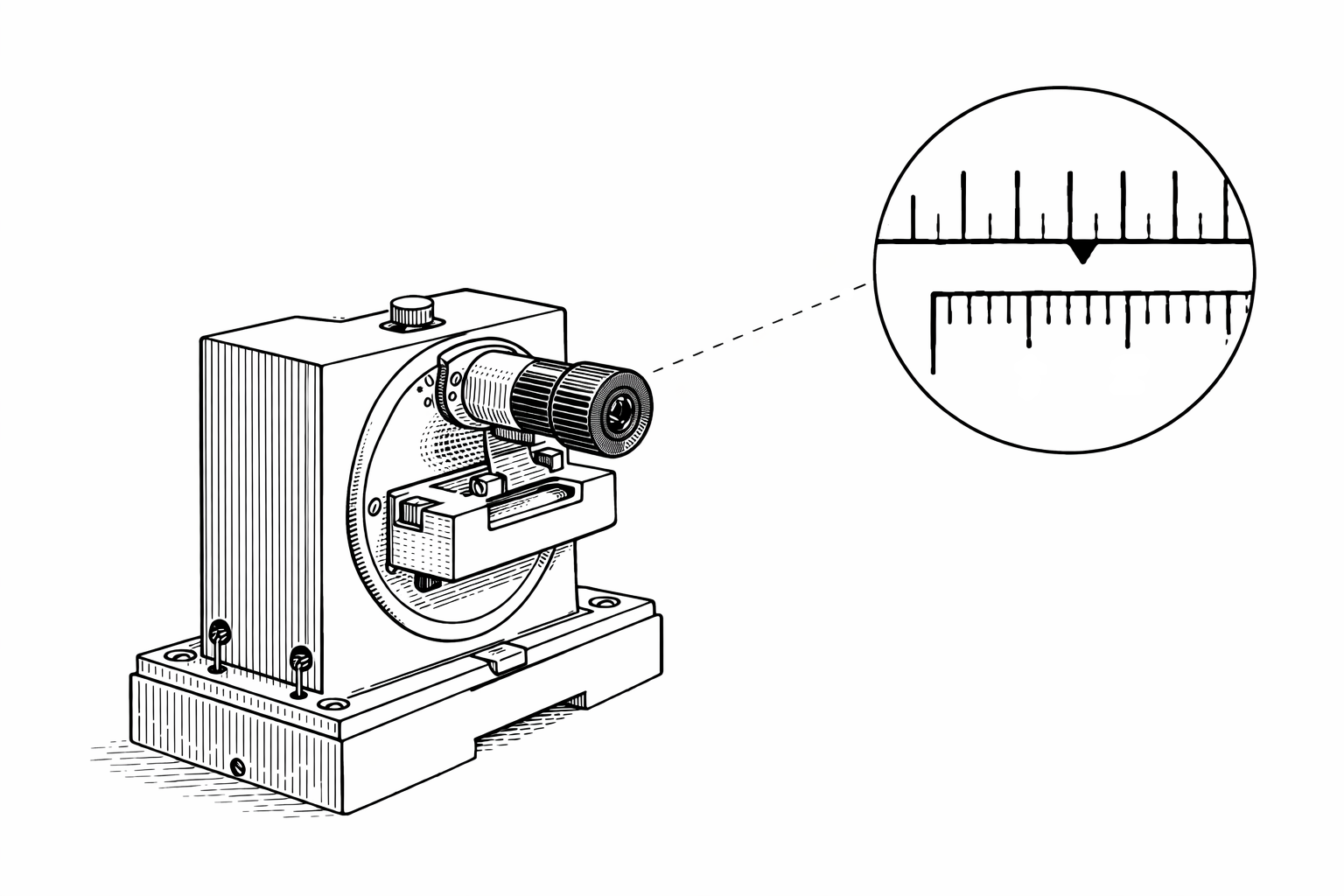

3. Снятие показаний. Произведите отсчёт по шкале. В механических квадрантах — совместите штрихи нониуса с делениями лимба. В оптических — прочитайте значение в окуляре микроскопа. Запишите результат с указанием единиц измерения.

Обработка результатов

Расчёт истинного угла. Если квадрант показывает угол относительно вертикали, а требуется угол наклона от горизонтали, выполните пересчёт: α_гор = 90° - α_верт.

Учёт поправок. Введите температурную поправку, если измерения проводятся при температуре, отличающейся от +20°C. Для квадрантов высокого класса точности учитывается поправка на кривизну Земли и рефракцию (при измерениях на большие расстояния).

Документирование. Зафиксируйте результат в журнале измерений с указанием даты, времени, номера прибора, условий проведения измерений (температура, освещённость).

Практические примеры

Геодезия. При топографической съёмке необходимо определить угол наклона склона. Квадрант устанавливается на вехе, оператор визирует на точку внизу склона. Измеренный угол используется для построения горизонталей на плане.

Строительство. При монтаже канализационных труб требуется обеспечить уклон не менее 0,02. Квадрант крепится к трубе, контролируется угол наклона. Отклонение от проектного значения более 0,005 недопустимо.

Машиностроение. При сборке газотурбинного двигателя проверяется угол установки лопаток. Используется высокоточный квадрант типа КО-60, погрешность измерения не должна превышать ±5''.

ГОСТ 10908-75: требования к квадрантам

ГОСТ 10908-75 устанавливает комплекс требований к оптическим квадрантам, включая геометрические параметры, метрологические характеристики, методы испытаний.

Назначение стандарта

Стандарт распространяется на оптические квадранты с ценой деления 1' и 5'', предназначенные для измерения углов наклона в геодезии, строительстве, машиностроении. Нормирует основные параметры: диапазон измерений, точность, условия эксплуатации.

Требования к конструкции

Конструкция должна обеспечивать:

• Жёсткость элементов при сохранении минимальной массы
• Защиту от пыли и влаги (не ниже IP54 по ГОСТ 14254)
• Возможность юстировки (регулировки) основных параметров
• Совместимость со стандартными штативами (резьба 3/8'' или 1/4'')

Классы точности

Стандарт определяет следующие классы:

Класс точности маркируется на корпусе прибора и указывается в паспорте.

Методы поверки

Поверка проводится в соответствии с методикой, включающей:

1. Внешний осмотр на соответствие конструкторской документации
2. Проверку качества оптических элементов (отсутствие дефектов, чистота изображения)
3. Определение погрешности по контрольным мерам угла наклона
4. Проверку стабильности показаний (повторные измерения через интервал времени)
5. Контроль момента арретира (для арретируемых моделей)

Межповерочный интервал для квадрантов оптических составляет 1 год. Для приборов, эксплуатируемых в нормальных условиях, допускается увеличение интервала до 2 лет по согласованию с метрологической службой.

Как выбрать квадрант: критерии подбора

1. Определение задач

Сформулируйте, какие измерения будут выполняться преимущественно. Разделите задачи на категории: разбивочные работы, контрольная съёмка, исполнительная документация, высокоточные измерения.

2. Требуемая точность

Определите допуск на измеряемый параметр. Правило: погрешность прибора должна быть в 3-5 раз меньше допуска на изделие. Для контроля уклона кровли (допуск ±0,01) достаточно квадранта с точностью ±30''. Для разбивки осей промышленных агрегатов (допуск ±0,001) потребуется КО-60.

3. Условия работы

Учтите следующие факторы:

• Температурный диапазон. Стандартные приборы работают от -20°C до +50°C. Для экстремальных условий выбирайте специализированные модели.
• Вибрация. Вблизи строительной техники и механизмов механические квадранты предпочтительнее оптических.
• Освещённость. В тёмных помещениях и шахтах оптические квадранты требуют подсветки шкалы.

4. Бюджет

Стоимость квадрантов варьируется в широком диапазоне. Механический К-1 — бюджетное решение для общестроительных задач. КО-30 — оптимальный баланс цены и точности для профессионального применения. КО-60 — для случаев, когда без ±5'' не обойтись.

Рекомендации по моделям

• Для общих работ — К-1. Разбивка фундаментов, контроль кладки, нивелирование рельефа. Погрешность ±30'' достаточна для большинства строительных операций.

• Для точных измерений — КО-30. Установка промышленного оборудования, геодезический мониторинг деформаций, исполнительная съёмка. Погрешность ±10'' позволяет контролировать отклонения с точностью до 0,5 мм на метр.

• Для высокоточных работ — КО-60. Монтаж газотурбинных установок, прецизионное машиностроение, калибровка метрологического оборудования. Погрешность ±5'' — предел точности для серийных квадрантов.

---

Обслуживание и хранение квадранта

Правила хранения. Квадрант должен храниться в футляре или штативном ящике. Температура хранения — от +5°C до +40°C, относительная влажность не более 80% при +25°C. Избегайте воздействия агрессивных паров, растворителей, абразивной пыли.

Регулярное обслуживание. После каждого использования протирайте опорную плоскость чистой ветошью. Проверяйте чистоту оптики — пыль на линзах снижает точность отсчёта. Раз в месяц проверяйте работу арретира и плавность хода подвижных элементов.

Поверка и калибровка. Ежегодная поверка в метрологической лаборатории обязательна для приборов, участвующих в приёмке работ. Калибровка по контрольным мерам рекомендуется перед каждым ответственным измерением.

Транспортировка. Перевозите квадрант в жёстком футляре. Не допускайте ударов и падений. При длительной транспортировке зафиксируйте подвижные элементы арретиром.

Заключение

Квадрант — незаменимый инструмент для измерения углов наклона в строительстве, геодезии и машиностроении. Выбор между механическим К-1 и оптическими КО-30, КО-60 определяется требуемой точностью и условиями эксплуатации.

Ключевые рекомендации:

• Для общестроительных работ достаточно механического квадранта К-1
• Для точных измерений выбирайте КО-30 с погрешностью ±10''
• Для высокоточных работ — КО-60 с погрешностью ±5''
• Все приборы должны соответствовать ГОСТ 10908-75 и проходить ежегодную поверку

В каталоге Челябинского завода промышленного инструмента вы найдёте квадранты К-1, КО-30 и КО-60, соответствующие требованиям ГОСТ. Приборы проходят поверку и поставляются с паспортом. Наши специалисты помогут подобрать модель под ваши задачи. [Перейти в каталог →](/catalog/kvadranty/)
