Точное измерение внутренних диаметров цилиндров, отверстий и пазов — задача, с которой сталкиваются автомеханики, слесари и инженеры. Ошибка даже в несколько сотых миллиметра может привести к неправильной сборке, повышенному износу или поломке узла. Главная проблема для новичка — сложность процесса: инструмент кажется громоздким, а поиск истинного размера — интуитивно непонятным. Ключ к успеху — понимание принципа работы, правильная настройка и отточенная техника измерений. Эта статья станет вашим пошаговым гидом в мире точных внутренних измерений.
Что такое нутромер и его назначение
Нутромер — это прецизионный измерительный инструмент, предназначенный для определения точных внутренних линейных размеров: диаметров отверстий, ширины пазов и канавок. Если штангенциркуль или микрометр «охватывают» деталь снаружи, то нутромер работает изнутри, что и отражено в его названии.
Основная задача — получить достоверное значение размера там, куда не подобраться другими инструментами. Области применения обширны:
- Машиностроение и металлообработка: контроль размеров отверстий в корпусных деталях.
- Ремонт двигателей (мотористика): самый известный пример — измерение износа цилиндров двигателя.
- Слесарные и ремонтные работы: подбор подшипников, втулок, проверка посадочных мест.
Виды нутромеров
Выбор типа нутромера зависит от требуемой точности, диапазона измерений и специфики задачи. Все они решают одну проблему, но делают это по-разному.

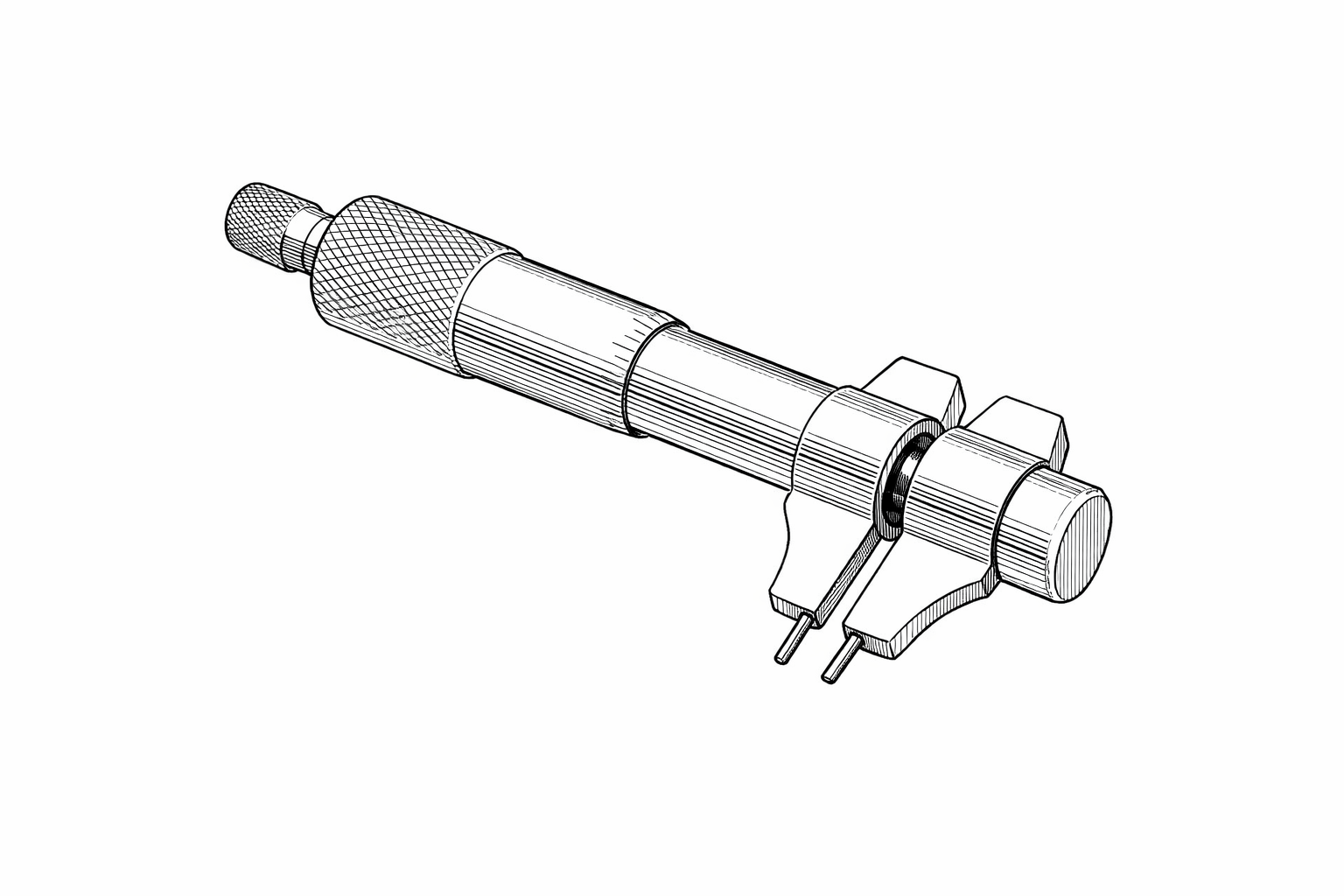

Микрометрические нутромеры (НМ)
Этот тип конструктивно похож на знакомый многим микрометр. Он состоит из микрометрической головки (барабана и стебля со шкалой), сменных удлинителей и измерительных наконечников.
Принцип работы: вы вкручиваете стержень, пока наконечники не коснутся стенок отверстия. Размер складывается из значения на стебле микрометрической головки и длины установленного удлинителя. Диапазоны измерений задаются комплектом удлинителей (например, от 50 до 2500 мм). Подходит для относительно грубых измерений или там, где не требуется высокая скорость.

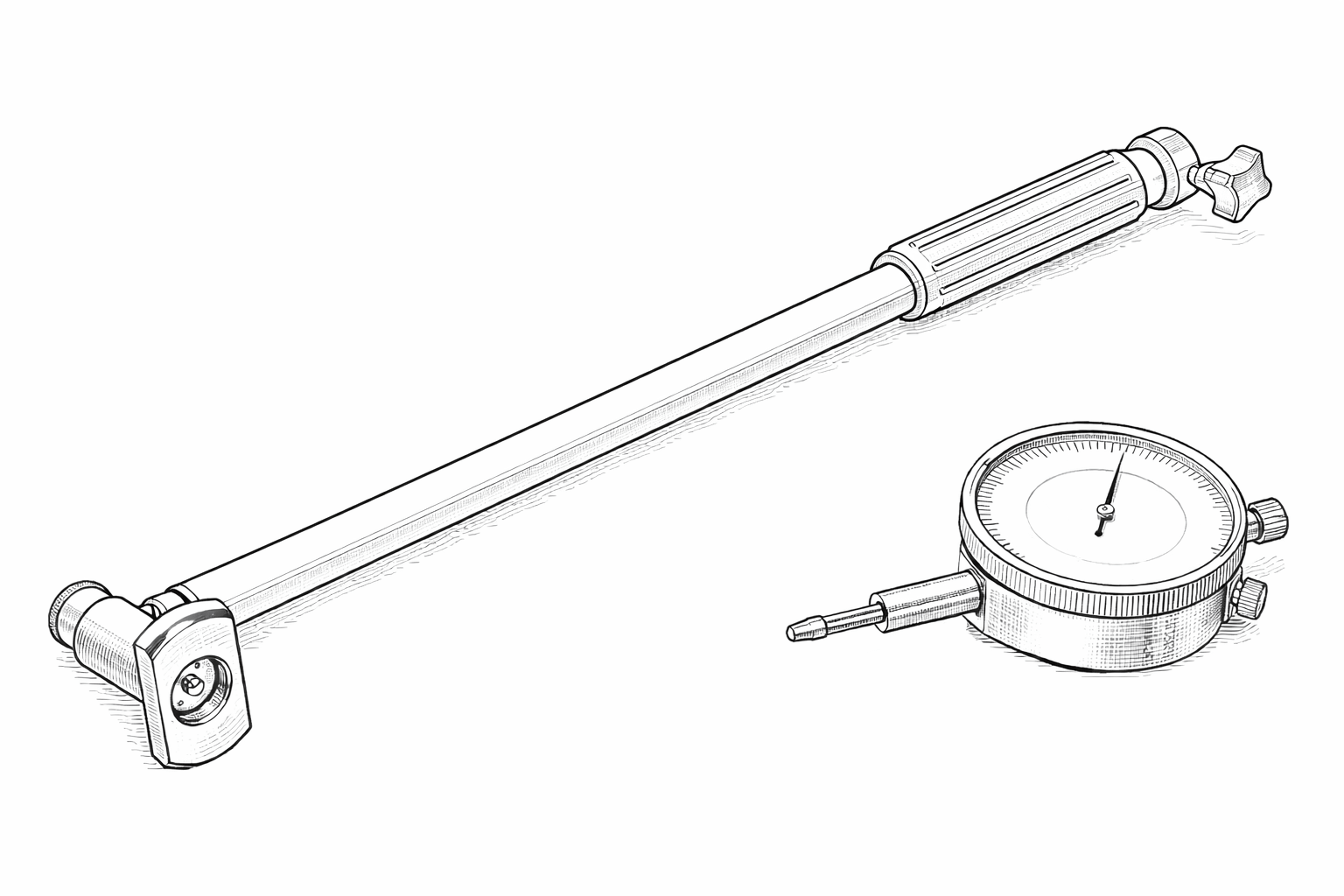

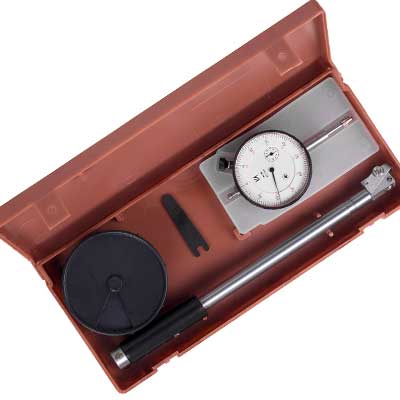

Индикаторные нутромеры (НИ)
Самый распространенный тип в мастерских. Основной элемент — индикатор часового типа, который показывает не абсолютный размер, а отклонение от заранее установленного (нулевого) значения.
Устройство: центральная штанга со сменными измерительными наконечниками, передаточный механизм и индикаторная головка. Принцип работы: инструмент настраивается на ноль по эталону (калибровочному кольцу). При помещении в отверстие индикатор показывает, насколько его размер больше (стрелка вправо) или меньше (стрелка влево) эталона. Очень нагляден для контроля допусков.

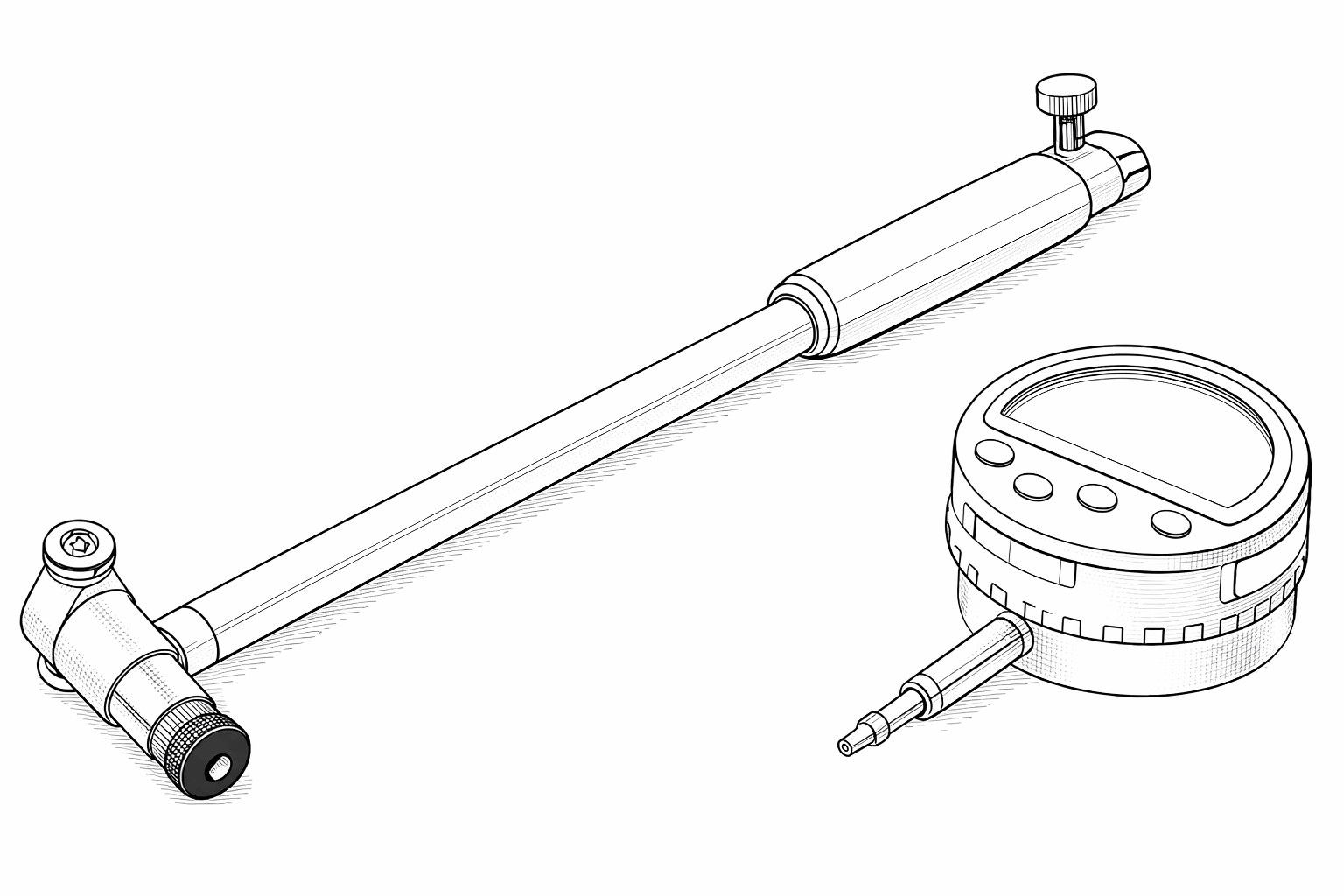

Цифровые нутромеры
Современная эволюция индикаторных моделей. Здесь индикатор заменен электронным блоком с ЖК-дисплеем.
Преимущества:
- Прямое считывание: на экране сразу отображается абсолютный размер.
- Гибкость: обнуление в любой точке диапазона, переключение между метрической и дюймовой системами.
- Интеграция: возможность подключения к компьютеру или статистическому процессору для документирования результатов.
- Удобство: часто имеют функцию удержания показаний.
Подготовка к работе: проверка, настройка и поверка
Работа с нутромером начинается не с измерения детали, а с подготовки инструмента. Пропуск этого эталя — главная причина ошибок.
Проверка и настройка индикаторного нутромера
- Внешний осмотр: убедитесь в отсутствии видимых повреждений, вмятин, коррозии. Измерительные поверхности должны быть чистыми.
- Проверка подвижности: индикаторная стрелка должна двигаться плавно, без заеданий и рывков. Ход измерительных ножек — легкий и упругий.
- Подбор стержня: выберите из комплекта измерительный стержень, который обеспечит измерение вашего размера в среднем положении индикатора (обычно в пределах 1-2 мм от нуля).

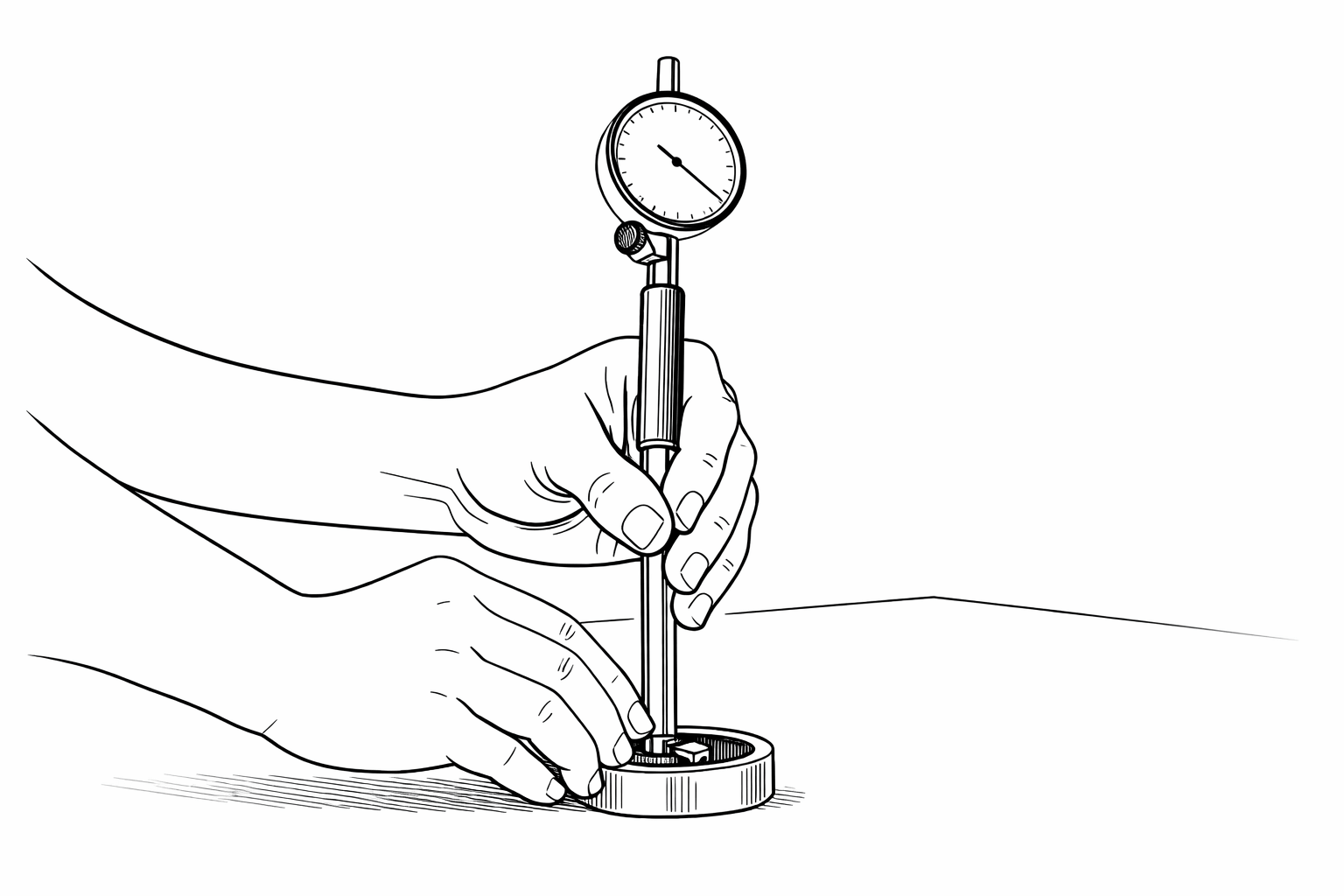

Как выставить нутромер на ноль
Это критически важная операция для индикаторных моделей.
- Подберите эталон. Идеально — калиброванное кольцо на нужный размер. Альтернатива — набор концевых мер длины (плиток Вейлера) вместе с наружными микрометрическими губками.
- Очистите измерительные поверхности нутромера и эталона.
- Установите нутромер в эталонное отверстие или зажмите его между губками, настроенными на нужный размер.
- Покачивайте инструмент влево-вправо, найдите положение, где стрелка индикатора достигает максимального отклонения влево (минимума). Это и есть истинный диаметр.
- Удерживая инструмент в этом положении, поверните шкалу индикатора, совместив нулевую отметку со стрелкой.
- Зафиксируйте стопорное кольцо на стержне (если есть).
Поверка нутромеров
Поверка — это не ваша бытовая настройка, а официальная метрологическая процедура, подтверждающая, что инструмент соответствует заявленным характеристикам (точности). Проводится в аккредитованных центрах с применением эталонного оборудования. На производстве нутромеры проходят периодическую поверку (раз в год или чаще), о чем делается отметка в паспорте инструмента. Для ответственных работ используйте только поверенный инструмент.
Техника измерений разными типами нутромеров
Как правильно пользоваться микрометрическим нутромером
- Соберите инструмент нужной длины, используя удлинители.
- Вставьте нутромер в отверстие под небольшим углом.
- Ключевой прием: плавно покачивайте инструмент в плоскости измерений (влево-вправо), одновременно вращая микрометрическую головку. Ваша цель — почувствовать легкий затор в момент, когда измерительные поверхности коснутся стенок по наибольшему размеру.
- Зафиксируйте стопорную гайку на микрометрической головке.
- Извлеките инструмент и аккуратно снимите показания со шкал стебля и барабана, прибавив длину удлинителей.
Как настроить и использовать индикаторный нутромер
- Настройте инструмент на ноль по эталону, как описано выше.
- Введите нутромер в измеряемое отверстие.
- Совершайте легкие покачивания в плоскости, перпендикулярной оси отверстия. Следите за стрелкой индикатора.
- Зафиксируйте минимальное показание стрелки. Это и будет точка истинного диаметра.
- Считывание: если стрелка отклонилась вправо от нуля — отверстие больше эталона. Если влево — меньше. Значение считывается по шкале индикатора с учетом цены деления.

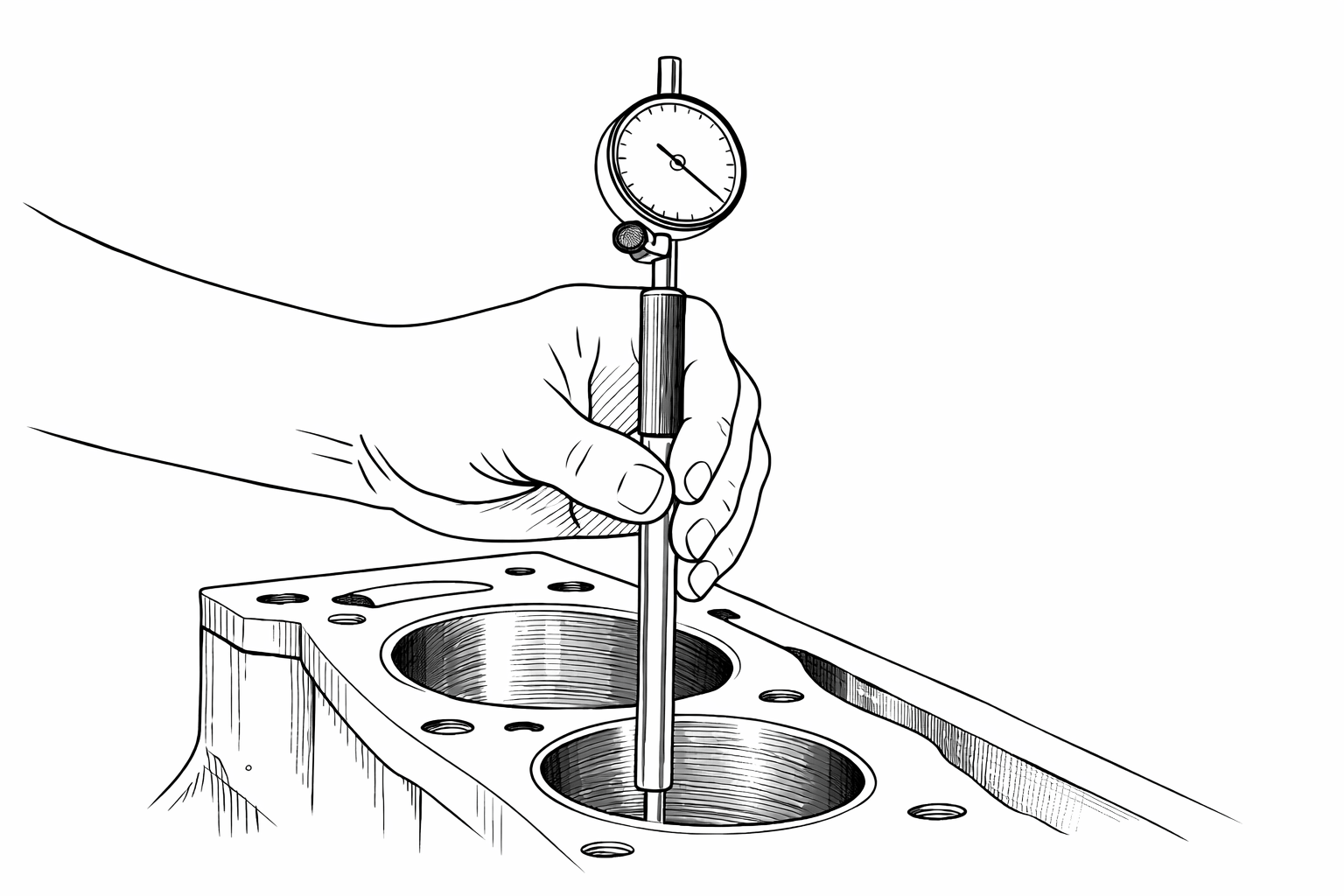

Особенности измерения цилиндров
Для оценки износа цилиндра недостаточно одного замера.
- Измеряйте в нескольких «поясах» по высоте: верхняя часть (до кольца огневого пояса), средняя и нижняя. Это покажет конусность.
- В каждом поясе делайте два замера: в плоскости A-A (вдоль оси двигателя) и в перпендикулярной плоскости B-B (поперек оси). Это выявит эллипсность (овальность).
- Фиксируйте данные: сделайте простой эскиз цилиндра и запишите все 6 значений. Разница между замерами в одном поясе — это эллипсность, разница между поясами — конусность.
Критерии выбора нутромера
Какой нутромер выбрать для измерения цилиндров
Для автомехаников оптимальны индикаторные (НИ) или цифровые нутромеры.
- Диапазон: должен перекрывать стандартные диаметры цилиндров (часто 50-150 мм, для дизелей — больше).
- Точность: 0.01 мм — стандарт для ремонтных работ.
- Комплектация: в наборе должны быть стержни на весь заявленный диапазон, а также центрирующая мостовая скоба для удобства позиционирования в цилиндре.
Что лучше: цифровой или индикаторный нутромер
- Цифровой: Лучшее удобство считывания, высокая скорость, дополнительные функции. Минусы: зависит от батареи, обычно дороже, может быть менее устойчив к жестким производственным условиям (масло, стружка, удары).
- Индикаторный: Надежен, не требует питания, часто дешевле. Минусы: нужно мысленно учитывать знак отклонения, меньше дополнительных функций.
Выбор зависит от бюджета и частоты использования. Для ежедневной интенсивной работы цифровая модель окупится удобством.
Что учитывать при выборе нутромера на производстве
- Технологические требования: необходимая точность (допуск) измерений.
- Диапазон: номенклатура измеряемых деталей.
- Метрологическое обеспечение: наличие паспорта, возможность официальной поверки.
- Эргономика и долговечность: качество материалов, удобство хвата, защита от пыли и влаги (IP-класс).
Эксплуатация и уход
Точный инструмент требует бережного отношения.
Полезные советы по использованию и хранению нутромеров
- После работы протирайте все поверхности сухой чистой ветошью.
- Периодически смазывайте подвижные соединения специальной противозадирной смазкой для измерительного инструмента.
- Храните только в заводском футляре.
- Защищайте от падений и ударов — это главный враг точности.
- Соблюдайте температурный режим: дайте инструменту и детали адаптироваться к температуре цеха/мастерской (особенно важно при точности в микроны).
Типичные ошибки при измерении
- Неправильная настройка на ноль (грязный эталон, не найден минимум).
- Перекос инструмента в отверстии (показания будут завышены).
- Сильное давление на инструмент, вызывающее деформацию и погрешность.
- Измерение на грязи, задирах или в зоне необработанной поверхности.
- Игнорирование температуры детали (горячая деталь даст искаженный результат).
Заключение
Точность измерений нутромером — это навык, складывающийся из четырех компонентов: грамотного выбора типа инструмента под ваши задачи, тщательной предварительной настройки, неукоснительного соблюдения правильной техники измерений и аккуратной эксплуатации. Не стоит ожидать идеального результата с первого раза. Потренируйтесь на заведомо известных размерах, сравните показания с другими инструментами. Со временем движения станут уверенными, а результаты — безупречно точными. Этот инструмент станет вашим надежным помощником в любой работе, где важна точность внутренних размеров.
