Индикаторные измерительные головки: полное руководство

Что такое индикаторная измерительная головка и зачем она нужна

По своей сути, индикаторная головка — это преобразователь. Она превращает крошечное механическое перемещение (обычно десятые, сотые или даже тысячные доли миллиметра) в удобный для считывания сигнал. Этим сигналом может быть отклонение стрелки по циферблату или цифры на электронном дисплее. Её главная роль — контроль геометрических параметров: она не измеряет сам размер, а показывает, насколько деталь отклоняется от заданного эталона.

Основные понятия и область применения

Прежде чем углубляться в типы, разберемся с ключевыми терминами:

• Цена деления: Наименьшее значение, которое можно отсчитать по шкале. Для часового индикатора это, например, 0.01 мм. Чем меньше цена деления, тем выше чувствительность.
• Диапазон измерений: Предельное перемещение измерительного стержня, в пределах которого гарантирована точность. Обычно от 0.5 до 10 мм и более.
• Усилие измерительного стержня: Сила, с которой наконечник давит на деталь. Слишком большое усилие может деформировать мягкую заготовку и исказить результат.
• Погрешность: Допустимая ошибка прибора, указанная в паспорте.

Где применяются головки? Повсеместно: для измерения биения валов, контроля плоскостности и параллельности, определения разности размеров в партии деталей, точной установки заготовок на фрезерных или токарных станках.

Классификация и типы индикаторных головок

Чтобы не запутаться в многообразии, систематизируем приборы по принципу действия.

Механические индикаторы

Это классика, работающая без батареек, за счет хитрых механических преобразований.

Индикаторы часового типа (стрелочные)

Самый узнаваемый вид. Внутри корпуса скрыт миниатюрный механизм: движение стержня с зубчатой рейкой передается через систему шестеренок на стрелку. Один полный оборот большой стрелки (например, на 1 мм) фиксирует малая стрелка на вспомогательном циферблате. Просты, надежны, не боятся падений (в разумных пределах).

Рычажно-зубчатые индикаторы (миниметры)

Здесь измерительный стержень не прямой, а качающийся на оси. Его движение через рычаг и зубчатую передачу также преобразуется в движение стрелки. Главное преимущество — малые габариты и возможность замеров в узких пазах и канавках, куда часовой индикатор не поместится. Диапазон измерений обычно небольшой, но точность очень высокая.

Пружинные измерительные головки (микрокаторы)

В них нет зубчатых передач. Чувствительный элемент — упругая металлическая лента или пружинка. При перемещении стержня она скручивается или растягивается, а связанная с ней стрелка отклоняется. Ключевые плюсы: исключительно малая сила измерения (почти не давят на деталь) и высочайшая чувствительность (цена деления до 0.0001 мм). Но они более хрупкие.

Пружинно-оптические измерительные головки (оптикаторы)

Это вершина механической точности. В основе — та же упругая система (пружина, мембрана), но показания считываются оптически. К зеркальцу, закрепленному на пружине, направляется луч света. Малейший поворот зеркальца отклоняет отраженный луч, и это увеличенное отклонение проецируется на шкалу. Применяются в эталонных лабораториях.

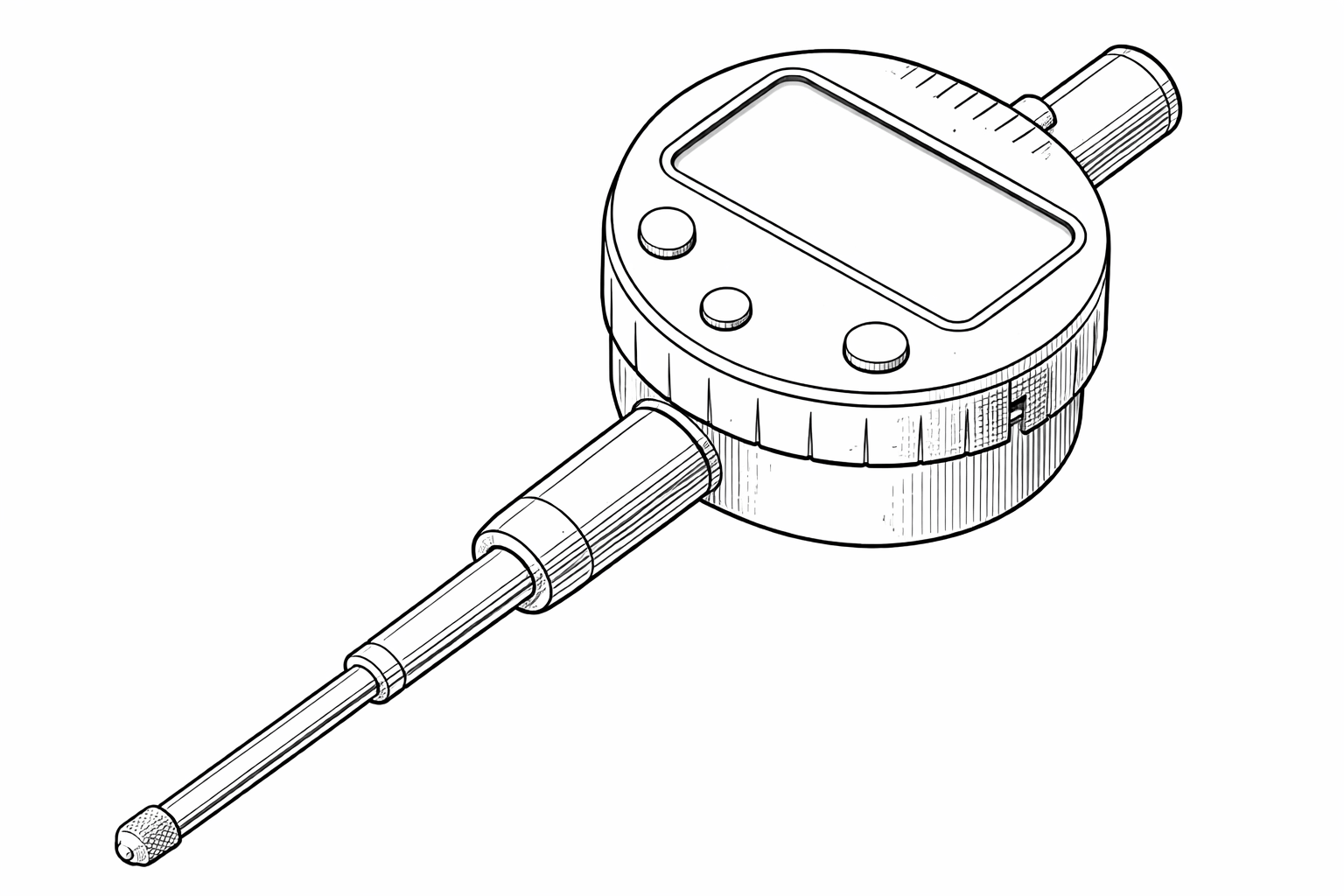

Электронные индикаторы

Современное поколение приборов. Механическое перемещение стержня с помощью датчика (обычно индуктивного или емкостного) преобразуется в электрический сигнал, который обрабатывается и выводится на ЖК-дисплей.

Преимущества:

• Мгновенное, однозначное цифровое считывание, исключающее ошибки интерполяции.
• Возможность обнуления в любой точке диапазона.
• Вывод данных на компьютер или принтер.
• Переключение между метрической и дюймовой системами.
• Часто встроена память и функции сравнения с допуском.

Технические характеристики и сравнительный анализ

Ключевые параметры для выбора

Выбирая головку, смотрите на паспортные данные:

1. Диапазон измерений: Для общих работ хватит 0-10 мм, для прецизионных — 0-1 мм.
2. Цена деления/разрешение: 0.01 мм — для слесарных и токарных работ, 0.001 мм — для контроля биения, 0.0001 мм — для лабораторных измерений.
3. Допустимая погрешность: Указывается для всего диапазона. Чем точнее прибор, тем ниже погрешность.
4. Усилие на стержне: Важно для мягких материалов (пластик, алюминий). У пружинных головок оно минимально.
5. Габариты и способ крепления: Стандартный диаметр корпуса — 8 мм, но бывает и 6, и 10 мм. Убедитесь, что головка подойдет к вашей стойке или скобе.

Сравнение механических и электронных моделей

Конструкция и принцип работы

Устройство типовой измерительной головки

Независимо от типа, в головке можно выделить несколько ключевых узлов:

1. Корпус: Защищает механизм, имеет элементы крепления (цапфа, резьбовое отверстие).
2. Измерительный стержень (щуп): Непосредственно контактирует с деталью. Часто имеет сменные наконечники (шарик, плоский).
3. Преобразующий механизм: «Сердце» прибора. В часовом — это рейка и шестерни, в рычажном — коромысло и передача, в пружинном — упругий элемент.
4. Отсчетное устройство: Циферблат со стрелкой или цифровой дисплей. На циферблате есть вращающееся ободное кольцо для установки нуля.
5. Возвратный механизм: Пружина, возвращающая стержень в исходное положение.

Правила эксплуатации и калибровка

Общий порядок работы с индикатором

1. Крепление: Надежно зафиксируйте головку в стойке или приспособлении. Избегайте перекосов.
2. Предварительный натяг: Подведите наконечник к детали так, чтобы стержень сжался на 0.2-0.5 мм от нулевого положения (стрелка сделает 20-50 делений). Это рабочий диапазон.
3. Позиционирование: Устанавливайте наконечник перпендикулярно контролируемой поверхности. Для измерения биения — строго по радиусу.
4. Считывание: При работе со стрелочным индикатором следите за максимальным размахом колебаний стрелки. Вращайте деталь или перемещайте головку плавно.

Методы и периодичность калибровки

Точность головки необходимо регулярно проверять. Основной инструмент — набор концевых мер длины (плитки Иогансона).

Процедура: Головку закрепляют, подводят наконечник к поверхности плитки, обнуляют. Затем подкладывают плитку номинального размера (например, 1.000 мм) и смотрят на показания. Отклонение не должно превышать паспортную погрешность. Проверку делают в нескольких точках диапазона.

Периодичность: При интенсивном ежедневном использовании — раз в месяц. В условиях цеха — раз в квартал. Для ответственных работ калибровку проводят перед каждым использованием.

Особенности эксплуатации мультиметра М-838 (на примере)

Электронная индикаторная головка в составе мультиметра М-838 — яркий пример современного подхода. Её особенность — многофункциональность. Помимо индикаторного режима (измерение относительных отклонений), она часто работает как цифровой глубиномер или нутромер. Важно:

• Правильно выбирать режим работы в меню прибора.
• Следить за зарядом батареи, так как при её разряде точность падает.
• Использовать функцию «HOLD» для фиксации показаний в труднодоступных местах.
• Помнить, что «обнулить» (TARE) прибор можно в любой позиции, что упрощает сравнительные измерения.

Рекомендации по подбору и использованию

Критерии выбора для конкретных задач

Выбор должен начинаться с вопроса «Для чего?».

• Токарный/фрезерный цех, установка деталей: Классический часовой индикатор с ценой деления 0.01 мм. Прочный, надежный, ремонтопригодный.
• Контроль биения, эксцентриситета: Подойдет как точный часовой (0.001 мм), так и электронная головка для быстрого считывания.
• Измерения в пазах и канавках: Рычажно-зубчатый индикатор (миниметр) с ценой деления 0.002 или 0.001 мм.
• Эталонные лаборатории, калибровка, мягкие материалы: Пружинная головка (микрокатор) или высокоточная электронная модель с минимальным измерительным усилием.
• Серийный контроль на производстве: Электронный индикатор с выходом на статистику и возможностью настройки световой/звуковой сигнализации по допуску.

Измерительные инструменты и приспособления на основе головок

Сама по себе головка — лишь датчик. Её истинная мощь раскрывается в составе специализированного инструмента:

• Индикаторная скоба: Для сравнения наружных размеров с эталоном.
• Индикаторный нутромер: Для измерения диаметров отверстий.
• Индикаторный глубиномер: Для контроля глубин пазов и уступов.
• Стойки и штативы: Универсальные держатели для стационарных измерений.

Понимая принципы работы, типы и особенности применения индикаторных головок, вы превращаете этот точный инструмент из источника сложностей в надежного помощника, гарантирующего качество и точность вашей работы.
