Глубиномер: как пользоваться

Назначение и сфера применения прибора

Глубиномер — это измерительный инструмент, предназначенный для определения линейных размеров в глубину. Если штангенциркуль измеряет внешние и внутренние размеры, то глубиномер сфокусирован именно на глубинах.

Для чего он нужен?

• Измерение глубины отверстий, глухих канавок и пазов.
• Определение высоты уступов и выступов относительно базовой плоскости.
• Контроль толщины стенок или дна детали.
• Замер расстояния от плоскости до дна сложной полости.

Где используется?

• Машиностроение и металлообработка: контроль деталей станков, двигателей, пресс-форм.
• Столярное и мебельное дело: измерение глубины пазов для шипов, выборок под фурнитуру.
• Ремонт и обслуживание техники: диагностика износа тормозных дисков, глубина дефектов.
• Строительство: контроль углублений, толщины слоев.

Виды и классификация глубиномеров: ключевые особенности

Глубиномеры различаются по принципу действия, устройству и, как следствие, по точности. Основное деление — на механические и электронные.

• Механические: надежны, не требуют питания. Включают штангенглубиномеры (с нониусом), микрометрические и индикаторные (часового типа).
• Электронные (цифровые): имеют дисплей, обеспечивают быстрое считывание, возможность обнуления в любой точке, часто — связь с ПК. Принцип работы механической основы (штанга, микровинт) часто сохранен.

Выбор зависит от требуемой точности: штангенглубиномеры подходят для большинства задач (точность ~0.05-0.1 мм), микрометрические и индикаторные — для прецизионных измерений (точность до 0.01 мм и выше).

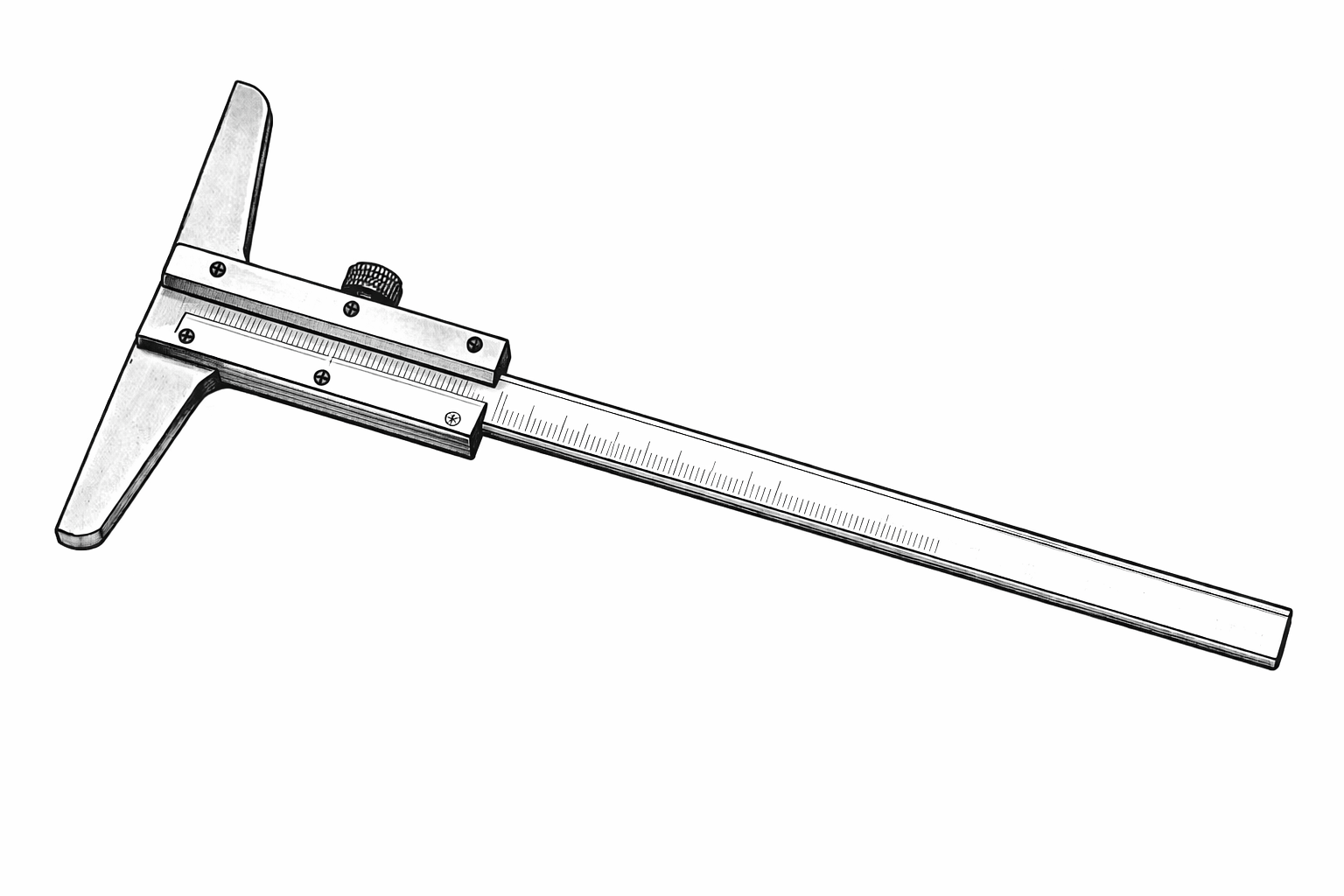

Штангенглубиномер: устройство, функции и правила использования

Это самый распространенный и универсальный тип. Конструктивно похож на штангенциркуль, но «вывернут наизнанку».

Устройство: состоит из массивного основания (базы), жестко соединенного с измерительной штангой с основной шкалой. По штанге перемещается рамка с нониусной шкалой (или цифровым дисплеем) и зажимным винтом.

Инструкция по измерению:

1. Ослабьте зажимной винт рамки.
2. Установите основание плотно на края измеряемого отверстия или на базовую плоскость.
3. Опустите штангу вглубь до касания дна. Держите основание неподвижно.
4. Зафиксируйте рамку зажимным винтом.
5. Извлеките глубиномер и снимите показания.

Как читать шкалу нониуса: На основной шкале найдите целое количество миллиметров до нулевого деления нониуса. Затем на шкале нониуса найдите риску, точно совпадающую с риской на основной шкале. Ее порядковый номер укажет на десятые/сотые доли миллиметра (указано на самом нониусе).

Плюсы: Простота, надежность, невысокая стоимость, широкий диапазон измерений.

Минусы: Требует навыка чтения нониуса, чувствителен к перекосу основания.

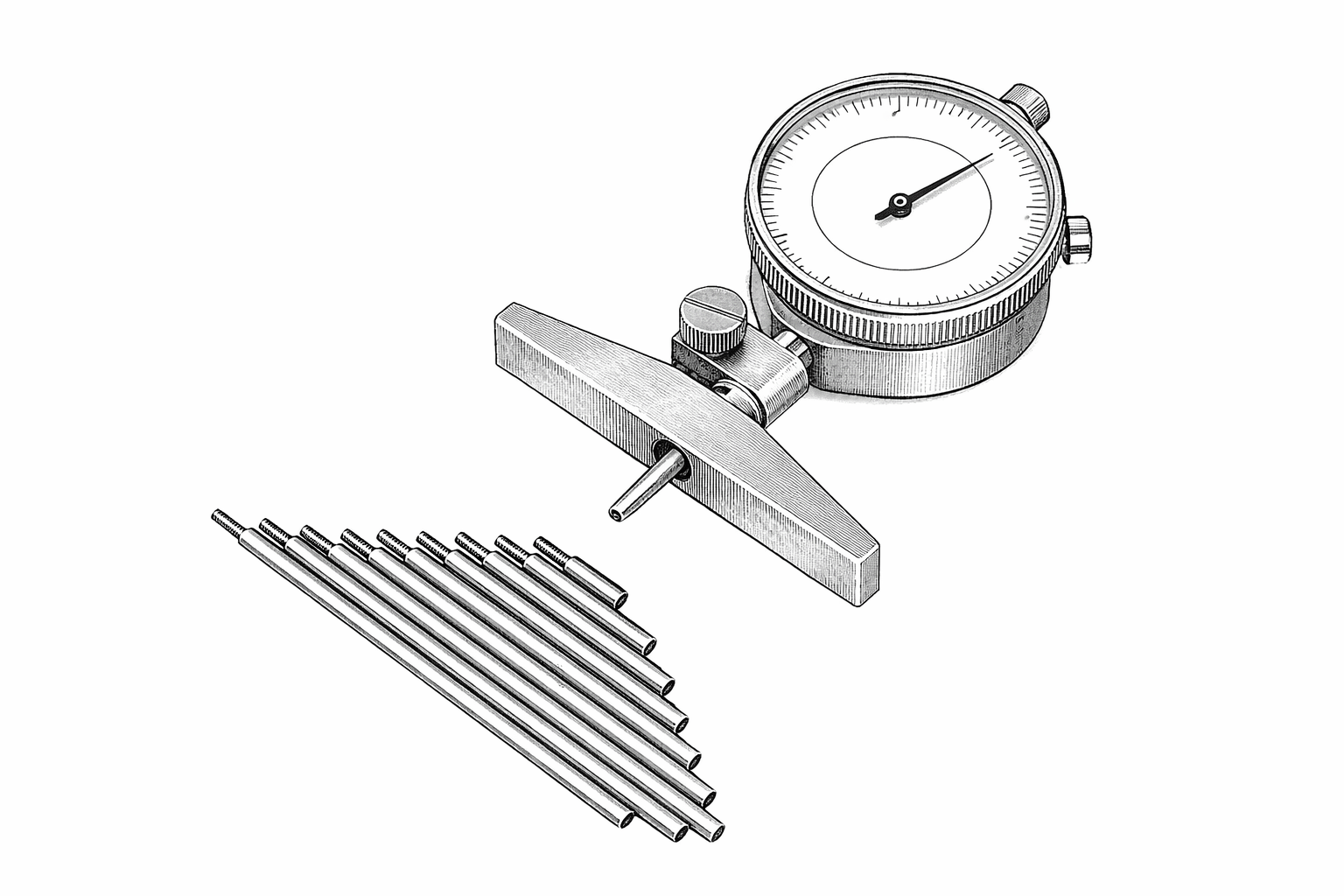

Индикаторные глубиномеры: возможности и особенности эксплуатации

Это инструменты повышенной точности, где результат определяется не по шкале на штанге, а по стрелочному или цифровому индикатору.

Устройство: Имеет основание и измерительный стержень, движение которого через передаточный механизм преобразуется в движение стрелки индикатора часового типа или изменение показаний на цифровом табло.

Принцип работы: Основание устанавливается на ноль по эталонной плите. При опускании стержня на дно измеряемой полости стрелка отклоняется, показывая величину отклонения от нуля с высокой точностью (0.01 мм, 0.001 мм).

Особенности: Требуют аккуратной установки «нуля» по эталону. Идеальны для сравнительных измерений, контроля отклонений от заданного размера в серии деталей.

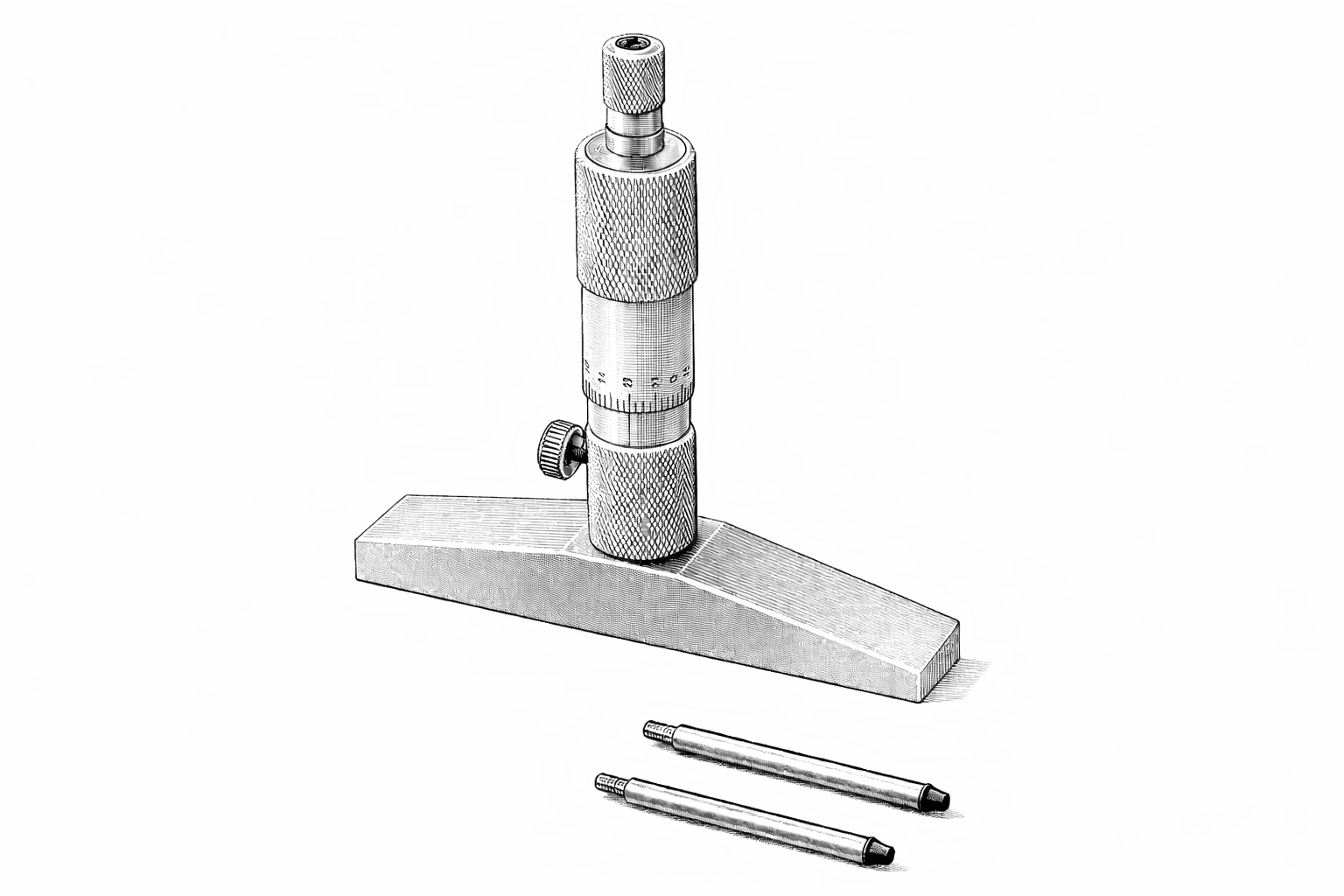

Микрометрический глубиномер: устройство и особенности применения

Инструмент с самой высокой точностью среди механических аналогов, работающий по принципу микрометра.

Устройство: Состоит из массивного основания, в которое ввинчен точный микрометрический винт с барабаном и стеблем. Глубина определяется по шкалам на стебле и барабане.

Правила использования:

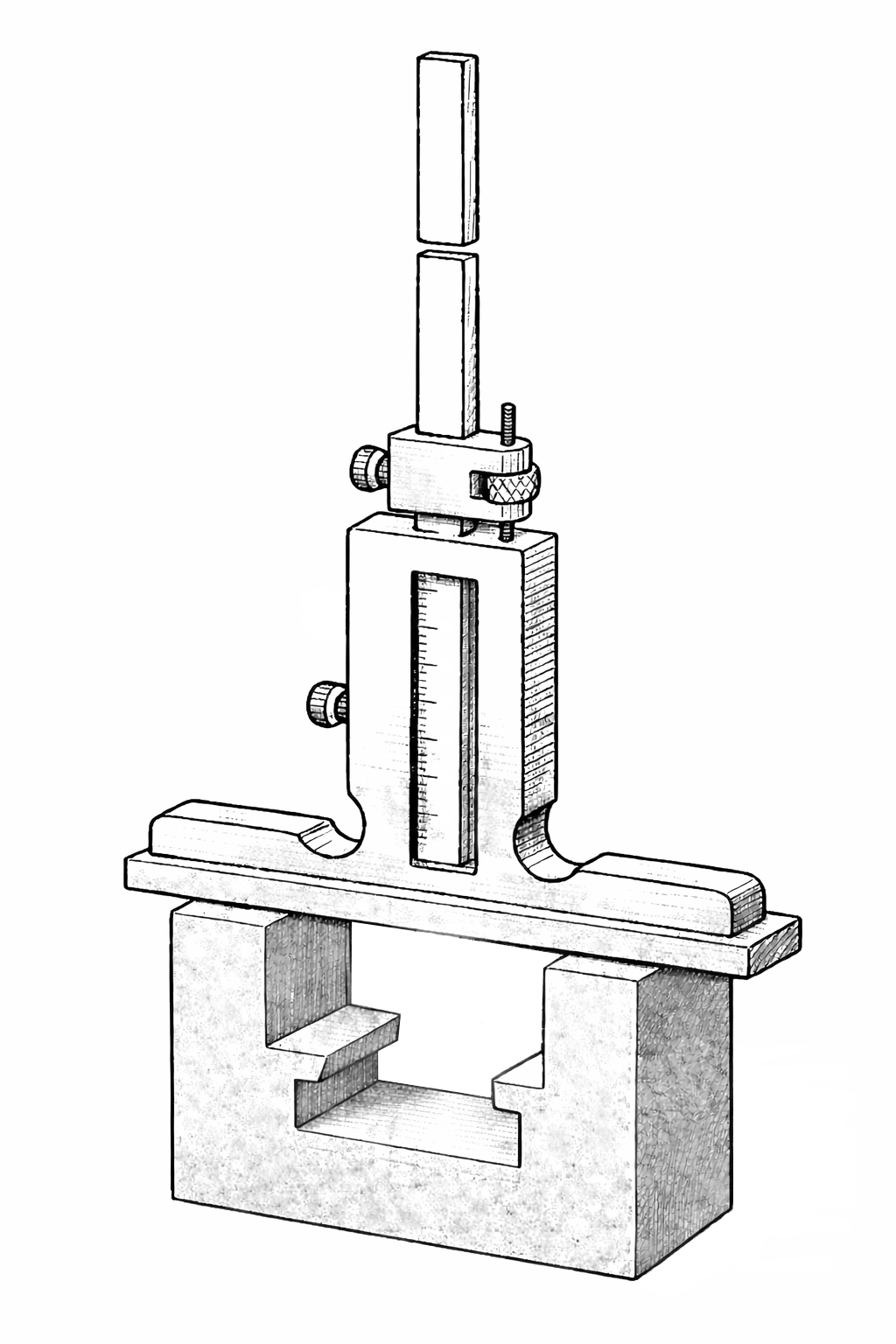

1. Очистите основание и эталонную плоскость.
2. Установите глубиномер на поверочную плиту, вращая барабан до легкого касания стержнем плиты.
3. Установите шкалу на «ноль» с помощью ключа, идущего в комплекте.
4. Перенесите инструмент на деталь, установите основание и вращением барабана опускайте стержень до касания дна.

Особенности: Обязательна предварительная калибровка на нуль для каждого диапазона измерений (с помощью сменных измерительных стержней). Чрезвычайно чувствителен к чистоте и перекосам.

Общие правила и инструкция по использованию глубиномеров

Независимо от типа, работа с любым глубиномером строится на общих принципах.

Подготовка к измерениям и проверка прибора

1. Очистка: Тщательно удалите стружку, грязь, масло как с измеряемой детали (особенно базовых плоскостей и дна), так и с измерительных поверхностей глубиномера (основания, стержня).
2. Визуальный осмотр: Убедитесь в отсутствии сколов, забоин, перекосов, плавности хода движущих частей.
3. Проверка нуля и калибровка: Для механических инструментов проверьте смыкание измерительных поверхностей на чистой плите. Показания должны быть нулевыми. Электронные приборы обнулите кнопкой. Микрометрические и индикаторные глубиномеры требуют точной настройки по эталону.

Процесс измерения: общая последовательность действий

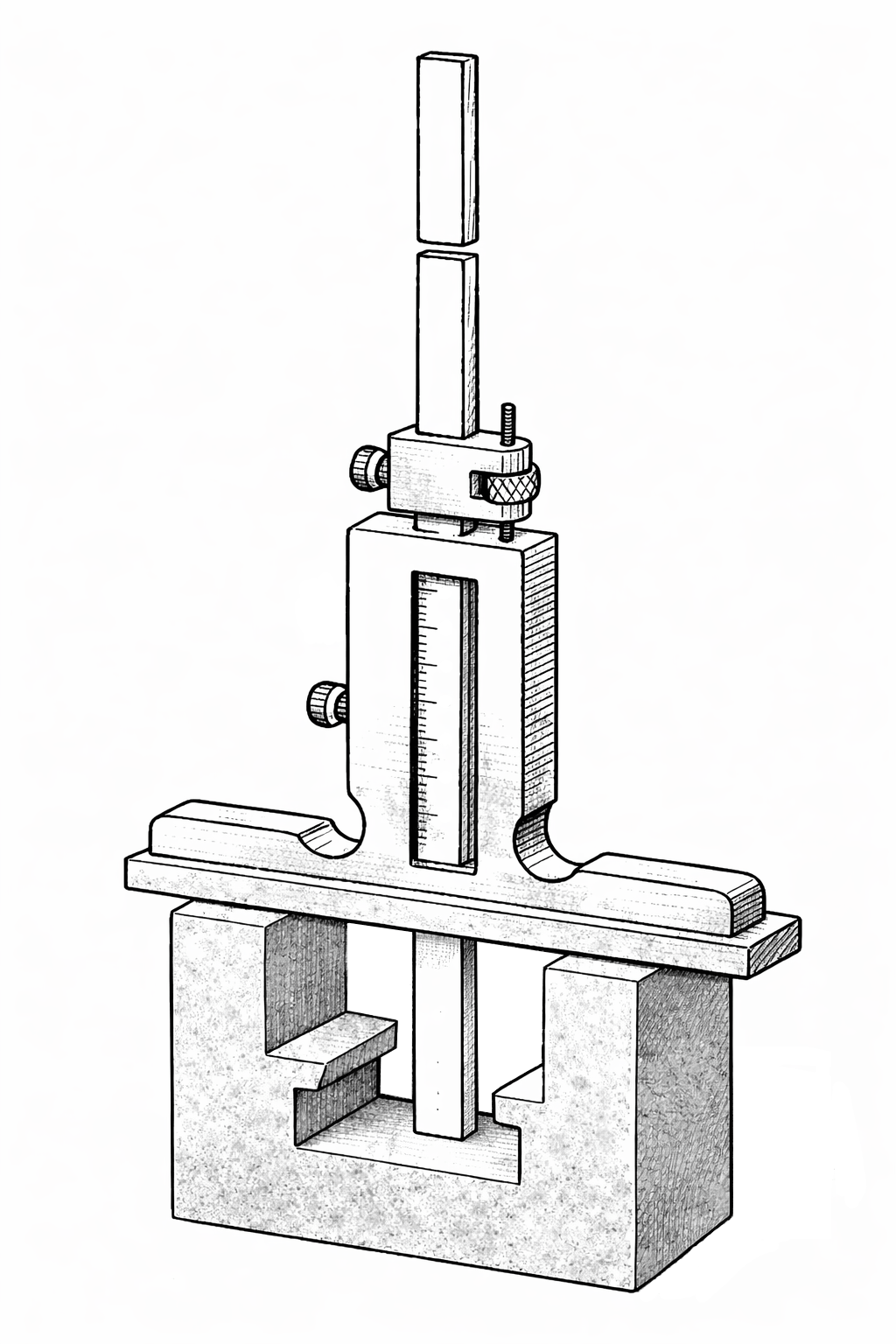

1. Установка: Плотно, без качания, прижмите основание (базу) инструмента к краям отверстия или базовой плоскости детали. Избегайте перекосов.
2. Опускание стержня: Плавно опустите измерительный стержень (штангу, щуп, микровинт) до момента касания дна измеряемой полости. Контакт должен быть легким, но уверенным.
3. Фиксация: На инструментах с зажимным винтом (штангенглубиномер) зафиксируйте показания перед извлечением.
4. Снятие показаний: Аккуратно извлеките инструмент и считайте результат со шкалы, индикатора или дисплея.

Учет особенностей при работе с разными видами глубиномеров

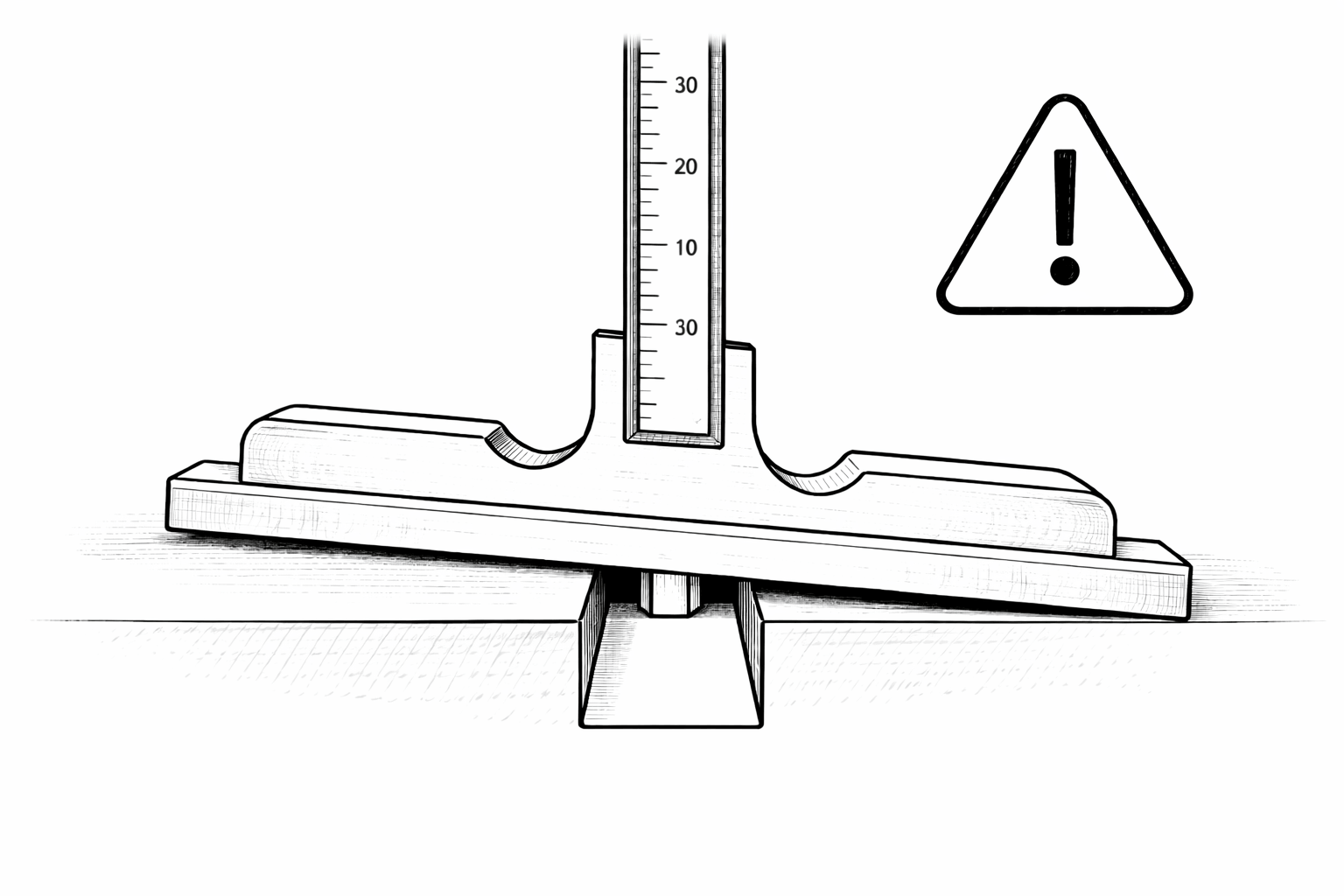

• Штангенглубиномер: Главная опасность — перекос основания при измерении. Это дает завышенный результат. Контролируйте плотность прилегания по всей поверхности базы.
• Индикаторный глубиномер: Ключевой этап — точная установка нуля по эталону. Измеряет не абсолютный размер, а отклонение от него.
• Микрометрический глубиномер: Требует предварительной калибровки на нуль для каждой установленной измерительной штанги (удлинителя). Вращайте только за барабан, не прилагайте чрезмерного усилия.
• Электронный глубиномер: Следите за зарядом батареи. Обнуляйте (тартируйте) инструмент в нужной точке измерения для удобства.

Техника безопасности и уход за прибором

Соблюдение этих правил — залог точных измерений и долгого срока службы дорогостоящего инструмента.

1. Хранение: Храните инструмент в сухом месте, в индивидуальном футляре, защищающем от пыли и ударов. Избегайте соседства с абразивами и режущим инструментом.
2. Защита от воздействий: Оберегайте глубиномер от падений, ударов, вибрации и воздействия влаги. Электронные модели также чувствительны к сильным электромагнитным полям.
3. Чистка: После каждого использования мягкой тканью удаляйте загрязнения. Допустимо использование слабых нейтральных растворителей (бензин "Калоша"). Подвижные части можно смазывать минимальным количеством тонкого машинного масла.
4. Поверка: Для ответственных работ регулярно (в промышленности — согласно графику) проводите поверку инструмента на специальных эталонах или в метрологической службе. Это гарантирует его точность.

Грамотный выбор типа глубиномера, понимание его устройства и соблюдение правил эксплуатации превратят сложную измерительную задачу в быструю и рутинную процедуру с гарантированно точным результатом.
